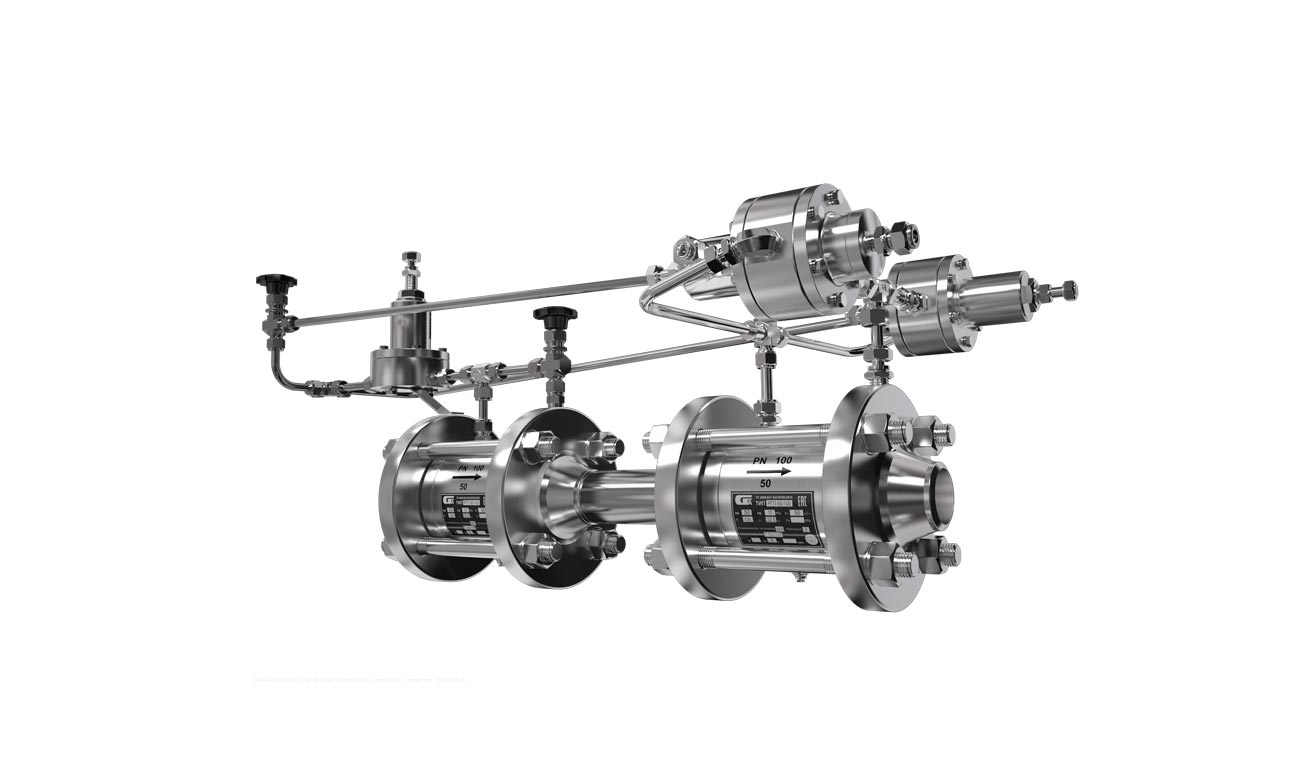

Модули редуцирования с защитой МРЗ (РГП-КОП)

Модули редуцирования с защитой МРЗ (РГП-КОП)

Область применения

Опасные производственные объекты нефтегазового комплекса, сети газораспределения и газопотребления.

Соcтав

Модуль редуцирования состоит из регулятора давления газа осевого типов РГО, РГП и клапана предохранительного запорного КОП.

Назначение

МРЗ предназначен для редуцирования входного давления природного и других неагрессивных газов, стабилизации выходного давления, а также перекрытия линии редуцирования при повышении или понижении выходного давления сверх или ниже установленных значений.

Номинальное давление PN 16,0 МПа. Климатическое исполнения – УХЛ категории 2 в соответствии с ГОСТ 15150.

Клапаны КОП устанавливаются на газопроводе перед регулятором давления газа, при этом импульсный газ на пилотный регулятор РД-ДС забирается перед клапаном, а на РД-ПС после регулятора давления газа. В случае понижения давления газа перед регулятором пилот РД-ДС подает управляющее давление на поршень КГП и он закрывается. В случае повышения давления сверх допустимого после регулятора давления газа пилот РД-ПС подает управляющее давление на поршень КГП и он закрывается.

Конструкция проточной части клапанов и пилотных регуляторов исключает резкие изменения траектории потока газа.

Технические характеристики

Модуль редуцирования PN 10,0 МПа

Наименование параметра и размера

Значение для исполнения

МРЗ-25/100

МРЗ-50/100

МРЗ-100/100

МРЗ-150/100

МРЗ-200/100

1. Номинальное давление
PN, МПа (кгс/см2)
ASME B 16.5 ANSI

10,0 (100)
Class 600

2. Номинальный диаметр
DN
NPS

25
1’’

50
2’’
100
4’’
150
6’’
200
8’’

3. Условная пропускная способность KV, м3
(клапана КГП)

16

50 160 350 500

4. Диапазон значений давлений на входе
МПа (кгс/см2)

0,5-10,0 (5,0-100)
5. Диапазон регулируемых давлений, МПа
(кгс/см2)
0,1-4 (1,0-40)
6. Отсечка по превышению выходного
давленияот установленного, % не более
10
7. Отсечка при падении входного давления,
%, не менее
30
8. Диапазон температур регулируемой
среды, °С
-10…60
9. Присоединительные размеры Фланцевое по ГОСТ 33259-2015
10. Строительная длина, L, мм (“) 480±1,5
18,9”±0.06”
618±1,5
24,0”± 0,06”
878±1,5
34,7”± 0,06”
1024±1,5
40,3”± 0,06”
1256±1,5
49,4”± 0,06”
11. Габаритные размеры, мм (“), не более
длина
ширина
высота



784 (30,9”)
450 (17,7”)
345 (13,6”)

954 (37,6”)
450 (17,7”)
393 (15,5”)
1180 (46,5”)
450 (17,7”)
456 (17,9”)
1328 (52,3”)
450 (17,7”)
542 (21,3”)
1560 (61,4”)
450 (17,7”)
641 (25,3”)
12. Масса, кг, не более 31 64 152 300 570





Модуль редуцирования PN 15,0 МПа

Наименование параметра и размера

Значение для исполнения

МРЗ-25/150

МРЗ-50/150

МРЗ-100/150

МРЗ-150/150

МРЗ-200/150

1. Номинальное давление
PN, МПа (кгс/см2)
ASME B 16.5 ANSI

15,0 (150)
Class 900

2. Номинальный диаметр
DN
NPS

25
1’’

50
2’’
100
4’’
150
6’’
200
8’’

3. Условная пропускная способность KV, м3
(клапана КГП)

16

50 160 350 500

4. Диапазон значений давлений на входе
МПа (кгс/см2)

0,5-15,0 (5,0-150)
5. Диапазон регулируемых давлений, МПа
(кгс/см2)
0,1-4 (1,0-40)
6. Отсечка по превышению выходного
давленияот установленного, % не более
10
7. Отсечка при падении входного давления,
%, не менее
30
8. Диапазон температур регулируемой
среды, °С
-10…60
9. Присоединительные размеры Фланцевое по ГОСТ 33259-2015
10. Строительная длина, L, мм (“) 480±1,5
18,9”±0.06”
618±1,5
24,0”± 0,06”
878±1,5
34,7”± 0,06”
1024±1,5
40,3”± 0,06”
1256±1,5
49,4”± 0,06”
11. Габаритные размеры, мм (“), не более
длина
ширина
высота



784 (30,9”)
450 (17,7”)
345 (13,6”)

954 (37,6”)
450 (17,7”)
393 (15,5”)
1180 (46,5”)
450 (17,7”)
456 (17,9”)
1328 (52,3”)
450 (17,7”)
542 (21,3”)
1560 (61,4”)
450 (17,7”)
641 (25,3”)
12. Масса, кг, не более 31 64 152 300 570
