Краны шаровые цельносварные с пневмогидроприводом

(фланцевые / под приварку)

Пневмогидропривод (ПГП) -применяется на кранах с номинальным диаметром Dn 150-500мм и рабочим давлением Pn до 16Мпа. Преимуществом данного типа привода является относительная компактность привода, а также возможность плавной регулировки крана с большим крутящим моментом относительно пневмопривода. Кроме того при отсутствии электроэнергии или давления газа в системе, в конструкции пневмогидропривода предусмотрен ручной дублер. Пневмогидропривод также целесообразно устанавливать в системах с дистанционным управлением.

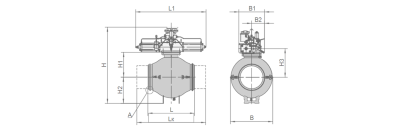

Рисунок 1 - Кран шаровой надземный c пневмогидравлическим приводом (под приварку)

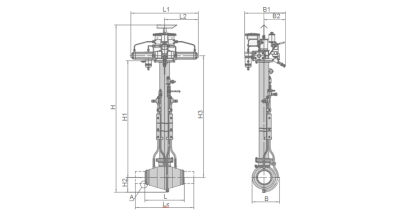

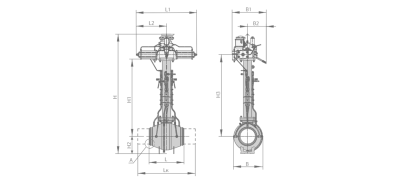

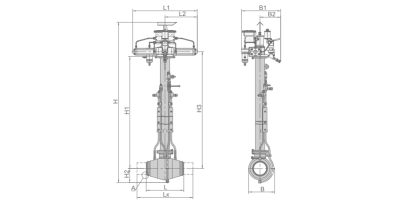

Рисунок 2 - Кран шаровой подземный c пневмогидравлическим приводом (под приварку)

Рисунок 3 - Кран шаровой надземный c пневмогидравлическим приводом (под приварку)

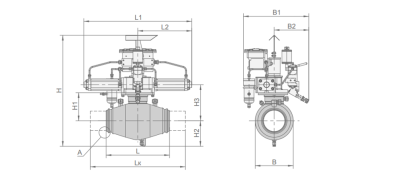

Рисунок 4 - Кран шаровой надземный c пневмогидравлическим приводом (под приварку)

Рисунок 5 - Кран шаровой надземный c пневмогидравлическим приводом (под приварку)

Рисунок 6 - Кран шаровой подземный c пневмогидравлическим приводом (под приварку)

Рисунок 7 - Кран шаровой подземный c пневмогидравлическим приводом (под приварку)

Рисунок 8 - Кран шаровой надземный c пневмогидравлическим приводом (под приварку)

Рисунок 9 - Кран шаровой подземный c пневмогидравлическим приводом (под приварку)

Рисунок 10 - Кран шаровой подземныйc пневмогидравлическим приводом (под приварку)

Рисунок 11 - Кран шаровой надземный c пневмогидравлическим приводом (под приварку)

Рисунок 12 - Кран шаровой надземный c пневмогидравлическим приводом (под приварку)

Рисунок 13 - Кран шаровой подземный c пневмогидравлическим приводом (под приварку)

Рисунок 14 - Кран шаровой подземный c пневмогидравлическим приводом (под приварку)

Габаритные и присоединительные размер

Обозначение	Кл. исп.	Dn	Pn	Тип приварки	Тип уст.	Тип прис.	D0	D	D1	D2	D3	D4	d	n	B	B1	B2	L	L1	L2	L3	L4	H	H1	H2	H3	m	Прим.

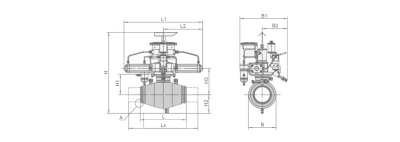

11лс(6)760пм	У1	150	8	Пг	н	прив.	-	-	-	-	147	162	-	-	295	810	610	490	850	425	-	-	865	218	198	318	195	Рис. 10
11лс(6)760п1м	ХЛ1
11лс(6)760п6м	У1				п										345								2850	2220		2320	305	Рис. 12
11лс(6)760п7м	ХЛ1
11лс(6)760п2м	У1				н	фланц	-	350	212	290	-	-	33	12	350	810	610	600	850	425	-	-	865	218	198	318	270	Рис. 17
11лс(6)760п3м	ХЛ1
11лс(6)760п4м	У1					с отв. фланц												-			855						340
11лс(6)760п5м	ХЛ1
11лс(6)760п8м	У1		10	пг	н	прив.	-	-	-	-	147	162	-	-	295	810	610	490	850	425	-	-	865	218	198	318	195	Рис. 10
11лс(6)760п9м	ХЛ1
11лс(6)760п14м	У1				п										345								2850	2220		2320	305	Рис. 12
11лс(6)760п15м	ХЛ1
11лс(6)760п10м	У1				н	фланц	-	350	212	290	-	-	33	12	350	810	610	600	850	425	-	-	865	218	198	318	270	Рис. 17
11лс(6)760п11м	ХЛ1
11лс(6)760п12м	У1					с отв. фланц												-			855						340
11лс(6)760п13м	ХЛ1
11с(6)745п6м	У1		12.5		н	прив.	-	-	-	-	147	162	-	-	295	810	610	490	850	425	-	-	865	218	198	318	195	Рис. 10
11лс(6)745п6м	ХЛ1
11с(6)745п8м	У1				п										345								2850	2220		2320	305	Рис. 12
11лс(6)745п8м	ХЛ1
11с(6)745п7м	У1				н	с отв. фланц	-	350	212	290	-	-	33	12	350	810	610	-	850	425	880	-	865	218	198	318	386	Рис. 17
11лс(6)745п7м	ХЛ1
11с(6)745пм	У1		16		н	прив.	-	-	-	-	147	162	-	-	295	810	610	490	850	425	-	-	865	218	198	318	195	Рис. 10
11лс(6)745пм	ХЛ1
11с(6)745п9м	У1				п										345								2850	2220		2320	305	Рис. 12
11лс(6)745п9м	ХЛ1
11с(6)745п1м	У1				н	фланц	-	350	212	290	-	-	33	12	350	810	610	600	850	425	-	-	865	218	198	318	270	Рис. 17
11лс(6)745п1м	ХЛ1
11с(6)745п2м	У1					с отв. фланц												-			855						340
11лс(6)745п2м	ХЛ1

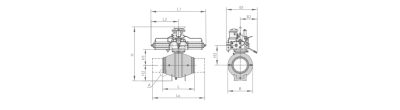

11лс(6)760п	У1	200	8	пг	н	прив.	-	-	-	-	205	225	-	-	395	975	725	500	1080	540	-	-	992	274	250	347	350	Рис. 19
11лс(6)760п1	ХЛ1
11лс(6)760п6	У1				п	прив.	-	-	-	-	205	225	-	-	435	975	725	500	1080	540	-	-	2992	2274	250	2346	470	Рис. 21
11лс(6)760п7	ХЛ1
11лс(6)760п10	У1		10	пг	н	прив.	-	-	-	-	205	225	-	-	395	975	725	500	1080	540	-	-	992	274	250	347	350	Рис. 19
11лс(6)760п11	ХЛ1
11лс(6)760п8	У1				п	прив.	-	-	-	-	205	225	-	-	435	975	725	500	1080	540	-	-	2992	2274	250	2346	470	Рис. 21
11лс(6)760п9	ХЛ1
МА39025	У1				п	Прив.	-	-	-	-	200	225	-	-	435	975	725	660	1080	540	-	-	2992	2274	250	2346	470	Рис. 21
МА39025-01					н										395								992	274		347	600
11с(6)745п6	У1		12.5	пг	н	прив.	-	-	-	-	205	225	-	-	395	975	725	500	1080	540	-	-	992	274	250	347	350	Рис. 19
11лс(6)745п6	ХЛ1
11с(6)745п8	У1				п	прив.	-	-	-	-	205	225	-	-	435	975	725	500	1080	540	-	-	2992	2274	250	2346	470	Рис. 21
11лс(6)745п8	ХЛ1
11с(6)745п	У1		16	пг	н	прив.	-	-	-	-	205	225	-	-	395	975	725	500	1080	540	-	-	992	274	250	347	350	Рис. 19
11лс(6)745п	ХЛ1
11с(6)745п1	У1				п	прив.	-	-	-	-	205	225	-	-	435	975	725	500	1080	540	-	-	2992	2274	250	2346	470	Рис. 21
11лс(6)745п1	ХЛ1
11лс(6)760п	У1	250	10	пг	н	прив.	-	-	-	-	252	280	-	-	490	865	550	787	1210	611	-	-	1155	310	345	398	530	Рис. 21
11лс(6)760п1	ХЛ1
11лс(6)760п2	У1				п	прив.	-	-	-	-	252	280	-	-	535	865	550	787	1210	611	-	-	3155	2310	345	2398	655	Рис. 23
11лс(6)760п3	ХЛ1
11лс(6)745п	У1	250	16	пг	н	прив.	-	-	-	-	252	280	-	-	490	865	550	787	1210	611	-	-	1155	310	345	398	530	Рис. 21
11лс(6)745п1	ХЛ1
11лс(6)745п2	У1				п	прив.	-	-	-	-	252	280	-	-	535	865	550	787	1210	611	-	-	3155	2310	345	2398	655	Рис. 23
11лс(6)745п3	ХЛ1
11лс(6)768п	У1	300	8	пг	н	прив.	-	-	-	-	300	330	-	-	545	864	554	700	1210	605	-	-	1195	350	345	438	650	Рис. 31
11лс(6)768п1	ХЛ1

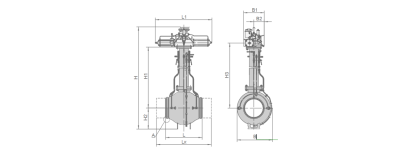

11лс(6)768п2	У1				п	прив.	-	-	-	-	300	330	-	-	590	864	554	700	1210	605	-	-	3195	2350	345	2438	820	Рис. 33
11лс(6)768п3	ХЛ1

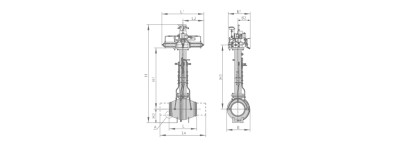

11лс(6)768п22	У1			пг(НО)	П	прив.	-	-	-	-	300	330	-	-	590	1024	805	700	1210	605	-	-	3310	2350	345	2438	850	Рис. 27
11лс(6)768п23	ХЛ1
11лс(6)768п8	У1		10	пг	н	прив.	-	-	-	-	300	330	-	-	545	864	554	700	1210	605	-	-	1195	350	345	438	650	Рис. 19
11лс(6)768п9	ХЛ1
11лс(6)768п10	У1				п	прив.	-	-	-	-	300	330	-	-	590	864	554	700	1210	605	-	-	3195	2350	345	2438	820	Рис. 21
11лс(6)768п11	ХЛ1
11лс(6)768п24	У1			пг(НО)	П	прив.	-	-	-	-	300	330	-	-	590	1024	805	700	1210	605	-	-	3310	2350	345	2438	850	Рис. 27
11лс(6)768п25	ХЛ1
MA39025	У1			пг	П	прив.	-	-	-	-	300	330	-	-	590	864	554	838	1210	605	-	-	3195	2350	345	2438	850	Рис. 21
МА39025-01	ХЛ1				Н										545								1195	350		438	680	Рис. 19
11с(6)745п6	У1		12.5	пг	н	прив.	-	-	-	-	300	330	-	-	545	864	554	700	1210	605	-	-	1195	350	345	438	650	Рис. 19
11лс(6)745п6	ХЛ1
11с(6)745п7	У1				п	прив.	-	-	-	-	300	330	-	-	590	864	554	700	1210	605	-	-	3195	2350	345	2438	820	Рис. 21
11лс(6)745п7	ХЛ1
11с(6)745п	У1		16	пг	н	прив.	-	-	-	-	300	330	-	-	545	864	554	700	1210	605	-	-	1195	350	345	438	650	Рис. 19
11лс(6)745п	ХЛ1
11лс(6)768п6	У1	400	8	пг	н	прив.	-	-	-	-	398	430	-	-	750	990	615	860	1540	-	-	-	1483	463	470	580	1545	Рис. 31
11лс(6)768п7	ХЛ1
11лс(6)768п4	У1				п	прив.	-	-	-	-	398	430	-	-	800	990	615	860	1540	-	-	-	3483	2463	470	2580	1945	Рис. 33
11лс(6)768п5	ХЛ1
11лс(6)768п10	У1		10	пг	н	прив.	-	-	-	-	398	430	-	-	750	990	615	860	1540	-	-	-	1483	463	470	580	1545	Рис. 31
11лс(6)768п11	ХЛ1
11лс(6)768п8	У1				п	прив.	-	-	-	-	398	430	-	-	800	990	615	860	1540	-	-	-	3483	2463	470	2580	1945	Рис. 33
11лс(6)768п9	ХЛ1
11лс(6)768п18	У1			пг	н	прив.	-	-	-	-	394	430	-	-	750	990	615	991	1540	-	-	-	1483	463	470	580	1585	Рис. 31
11лс(6)768п19	ХЛ1
11лс(6)768п20	У1				п	прив.	-	-	-	-	394	430	-	-	800	990	615	991	1540	-	-	-	3483	2463	470	2580	1985	Рис. 33
11лс(6)768п21	ХЛ1
11лс(6)768п2	У1		12.5	пг	н	прив.	-	-	-	-	398	430	-	-	750	990	615	860	1540	-	-	-	1483	463	470	580	1545	Рис. 31
11лс(6)768п3	ХЛ1
11лс(6)768п	У1				п	прив.	-	-	-	-	398	430	-	-	800	990	615	860	1540	-	-	-	3483	2463	470	2580	1945	Рис. 33
11лс(6)768п1	ХЛ1
11с(6)745п1	У1		16	пг	н	прив.	-	-	-	-	398	430	-	-	750	990	615	860	1540	-	-	-	1483	463	470	580	1545	Рис. 31
11лс(6)745п1	ХЛ1
11с(6)745п	У1				п	прив.	-	-	-	-	398	430	-	-	800	990	615	860	1540	-	-	-	3483	2463	470	2580	1945	Рис. 33
11лс(6)745п	ХЛ1
11лс(6)768п211лс(6)768п8	У1	500	6.3	пг	н	фланц.	-	-	-	-	510	538	-	-	910	1070	615	-	1540	848	1696	-	1640	540	550	655	3260	Рис. 39
11лс(6)768п311лс(6)768п9	ХЛ1
11лс(6)768п12	У1		8	пг	н	прив.	-	-	-	-	506	538	-	-	910	1070	615	1020	1540	-	-	-	1640	540	550	840	2650	Рис. 31
11лс(6)768п13	ХЛ1
11лс(6)768п10	У1				п	прив.	-	-	-	-	506	538	-	-	960	1070	615	1020	1540	-	-	-	3640	2540	550	2640	3260	Рис. 33
11лс(6)768п11	ХЛ1
11лс(6)768п14	У1			п	н	прив.	-	-	-	-	506	538	-	-	910	825	455	1020	1285	713	-	-	2015	540	550	1030	2245	Рис. 31
11лс(6)768п15	ХЛ1
11лс(6)768п6	У1		10	пг	н	прив.	-	-	-	-	506	538	-	-	910	1070	615	1020	1540	-	-	-	1640	540	550	840	2650	Рис. 31
11лс(6)768п7	ХЛ1
11лс(6)768п4	У1				п	прив.	-	-	-	-	506	538	-	-	960	1070	615	1020	1540	-	-	-	3640	2540	550	2640	3260	Рис. 33
11лс(6)768п5	ХЛ1
11лс(6)768п18	У1			п	н	прив.	-	-	-	-	506	538	-	-	910	825	455	1020	1285	713	-	-	2015	540	550	1030	2245	Рис. 31
11лс(6)768п19	ХЛ1
11лс(6)768п20	У1				п	прив.	-	-	-	-	506	538	-	-	960	825	455	1020	1285	713	-	-	3915	2540	550	3030	2610	Рис. 33
11лс(6)768п21	ХЛ1
МА39025-01	У1			пг	н	прив.	-	-	-	-	506	538	-	-	910	1070	615	1194	1540	-	-	-	2015	540	550	1030	2245	Рис. 33
МА39025	У1				п	прив.	600	-	-	-	506	538	-	-	960	1070	615	1194	1540	-	-	-	1640	540	550	655	2390	Рис. 31
11лс(6)768п2	У1		12.5	пг	н	прив.	-	-	-	-	506	538	-	-	910	1070	615	1020	1540	-	-	-	1640	540	550	840	2650	Рис. 31
11лс(6)768п3	ХЛ1
11лс(6)768п	У1				п	прив.	-	-	-	-	506	538	-	-	960	1070	615	1020	1540	-	-	-	3640	2540	550	2640	3260	Рис. 33
11лс(6)768п1	ХЛ1

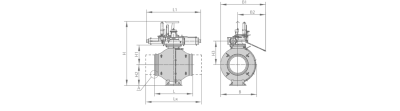

11лс(6)768п6	У1	600	8	пг	н	прив.	-	-	-	-	604	635	-	-	1270	1760	1150	1397	1980	-	-	-	2290	705	745	840	2650	Рис. 42
11лс(6)768п7	ХЛ1

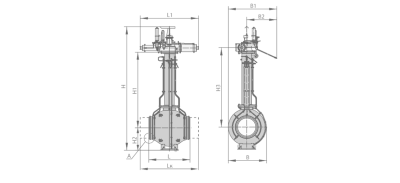

11лс(6)768п4	У1				п	прив.	-	-	-	-	604	635	-	-	1270	1760	1150	1397	1980	-	-	-	4090	2500	745	2640	3260	Рис. 46
11лс(6)768п5	ХЛ1
11лс(6)768п14	У1		10	пг	н	прив.	-	-	-	-	604	635	-	-	1270	1760	1150	1397	1980	-	-	-	2290	705	745	840	2650	Рис. 42
11лс(6)768п15	ХЛ1
11лс(6)768п12	У1				п	прив.	-	-	-	-	604	635	-	-	1270	1760	1150	1397	1980	-	-	-	4090	2500	745	2640	3260	Рис. 46
11лс(6)768п13	ХЛ1
11лс(6)768п12	У1				п	прив.	-	-	-	-	604	635	-	-	1270	2360	1150	1397	1980	-	-	-	4220	2500	745	2640	3415	Рис. 47
11лс(6)768п13	ХЛ1
МА39025	У1			пг	п	прив.	-	-	-	-	604	635	-	-	1270	1760	1150	1397	1980	-	-	-	4090	2500	745	2640	3260	Рис. 46
МА39025-01	У1				н	прив.	-	-	-	-	604	635	-	-	1270	2360	1150	1397	1980	-	-	-	2290	700	745	840	2650	Рис. 42
МА39025	У1			пг(ААЗК)	п	прив.	-	-	-	-	604	635	-	-	1270	1760	1150	1397	1980	-	-	-	4220	2500	745	2640	3415	Рис. 46
МА39025-01	У1				н	прив.	-	-	-	-	604	635	-	-	1270	2360	1150	1397	1980	-	-	-	2420	700	745	840	2810	Рис. 42
11лс(6)762р6	У1	700	8	пг	н	прив.	-	-	-	-	688	740	-	-	1270	1762	1155	1360	1980	-	-	-	2290	705	745	840	3855	Рис. 42
11лс(6)762р7	ХЛ1
11лс(6)762р4	У1				п	прив.	-	-	-	-	697	740	-	-	1270	1762	1155	1360	1980	-	-	-	4090	2500	745	2640	4488	Рис. 46
11лс(6)762р5	ХЛ1

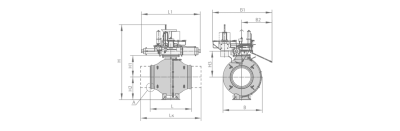

11лс(6)762р2	У1			пг(ААЗК)	н	прив.	-	-	-	-	688	740	-	-	1270	2360	1155	1360	1980	-	-	-	2420	705	745	840	4080	Рис. 43
11лс(6)762р3	ХЛ1
11лс(6)762р	У1				п	прив.	-	-	-	-	697	740	-	-	1270	2360	1155	1360	1980	-	-	-	4090	2500	745	2640	4716	Рис. 47
11лс(6)762р1	ХЛ1
11лс(6)762р10	У1		10	пг	н	прив.	-	-	-	-	688	740	-	-	1270	1762	1155	1360	1980	-	-	-	2290	705	745	840	3855	Рис. 42
11лс(6)762р11	ХЛ1
11лс(6)762р8	У1				п	прив.	-	-	-	-	697	740	-	-	1270	1762	1155	1360	1980	-	-	-	4090	2500	745	2640	4488	Рис. 46
11лс(6)762р9	ХЛ1
11лс(6)762р18	У1			пг(ААЗК)	н	прив.	-	-	-	-	688	740	-	-	1270	2360	1155	1360	1980	-	-	-	2420	705	745	840	4080	Рис. 43
11лс(6)762р19	ХЛ1
11лс(6)762р16	У1				п	прив.	-	-	-	-	697	740	-	-	1270	2360	1155	1360	1980	-	-	-	4090	2500	745	2640	4716	Рис. 47
11лс(6)762р17	ХЛ1
11лс(6)762р14	У1		12.5	пг	н	прив.	-	-	-	-	688	740	-	-	1270	1762	1155	1360	1980	-	-	-	2290	705	745	840	3855	Рис. 42
11лс(6)762р15	ХЛ1
11лс(6)762р12	У1				п	прив.	-	-	-	-	697	740	-	-	1270	1762	1155	1360	1980	-	-	-	4090	2500	745	2640	4488	Рис. 46
11лс(6)762р13	ХЛ1
