Краны шаровые цельносварные с электроприводом

(фланцевые / под приварку)

Электропривод (ЭП) - применяется на кранах с номинальным диаметром Dn 50-500мм и рабочим давлением Pn до 16Мпа и является дальнейшим развитием ручных приводов и ручных приводов с редуктором (в зависимости от условного прохода крана). Питание электропривода осуществляется переменным электрическим током напряжением 380 или 220 В, или постоянным электрическим током напряжением 24 В. Плюсом применения приводов данного типа является возможность автоматизации систем, а также плавность регулировки крана, а недостатком необходимость наличия электропитания.

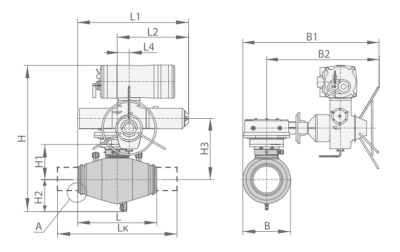

Рисунок 1 - Кран шаровой надземный c электроприводом (под приварку)

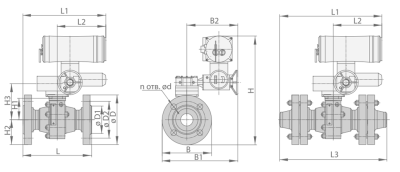

Рисунок 2 - Кран шаровой надземный c электроприводом приводом (под приварку)

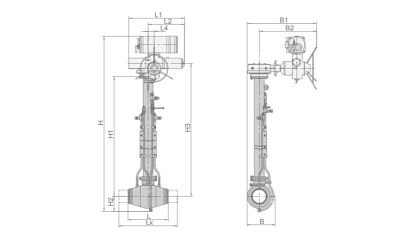

Рисунок 3 - Кран шаровой надземный c электроприводом приводом (под приварку)

Габаритные и присоединительные размер

Обозначение	Кл. исп.	Dn	Pn	Тип прив.	Тип уст.	Тип прис.	D0	D	D1	D2	D3	D4	d	n	B	B1	B2	L	L1	L2	L3	L4	H	H1	H2	H3	m	Прим.
11лс960п	У1	50	10	э	н	прив.	-	-	-	-	49	60	-	-	162	480	395	200	580	365	-	-	592	105	80	150	80	Рис. 1
11лс960п1	ХЛ1
11лс960п2	У1					с отв. фланц	-	200	105	150	-	-	30	4	200	797	395	-	610	365	465	-	610	105	100	150	110	Рис. 2
11лс960п3	ХЛ1
11лс960п4	У1				п	прив.	-	-	-	-	50	62	-	-	185	479	395	202	580	365	-	-	2635	2105	122	2150	140	Рис. 3
11лс960п5	ХЛ1
11с945п	У1		16		н	прив	-	-	-	-	49	60	-	-	162	480	395	200	580	365	-	-	592	105	80	150	80	Рис. 1
11лс945п1	ХЛ1
11с945п2	У1					с отв. фланц	-	200	105	150	-	-	30	4	200	797	395	-	610	365	465	-	610	105	100	150	110	Рис. 2
11лс945п3	ХЛ1
11лс945п4	У1				п	прив	-	-	-	-	50	62	-	-	185	479	395	202	580	365	-	-	2635	2105	122	2150	140	Рис. 3
11лс945п5	ХЛ1
11лс960п	У1	80	10		н	прив	-	-	-	-	85	95	-	-	235	535	418	358	575	390	-	-	698	150	120	257	75	Рис. 1
11лс960п1	ХЛ1
11лс960п2	У1					с отв. фланц	-	230	152	183	-	-	26	8	235	535	420	-	575	390	555	-	700	150	120	210	125	Рис. 2
11лс960п3	ХЛ1
МА39025-09	У1				п	прив	-	-	-	-	85	95	-	-	260	535	418	358	575	390	-	-	2740	150	160	2210	169	Рис. 3
11с945п	У1		16		н	прив	-	-	-	-	85	95	-	-	235	535	418	358	575	390	-	-	698	150	120	257	75	Рис. 1
11лс945п	ХЛ1
11с945п1	У1					с отв. фланц	-	230	152	183	-	-	26	8	235	535	420	-	575	390	555	-	700	150	120	210	125	Рис. 2
11лс945п1	ХЛ1
11лс960п	У1	100	10		н	прив	-	-	-	-	100	115	-	-	267	555	420	283	575	440	-	-	777	165	135	280	125	Рис. 1
11лс960п1	ХЛ1
11с945п1	У1					с отв. фланц	-	270	160	213	-	-	32	8	267	555	420	-	700	440	640	-	777	165	135	280	185	Рис. 2
11лс945п1	ХЛ1
11лс960п4	У1				п	Прив	-	-	-	-	100	115	-	-	295	555	420	283	575	335	-	-	2820	2165	175	2280	199	Рис. 3
11лс960п5	ХЛ1
11с945п	У1		16		н	прив	-	-	-	-	100	115	-	-	267	555	420	283	575	440	-	-	777	165	135	280	125	Рис. 1
11лс945п	ХЛ1
11с945п1	У1					с отв. фланц	-	270	175	215	-	-	32	8	267	555	420	-	700	440	640	-	777	165	135	280	185	Рис. 2
11лс945п1	ХЛ1
11лс960пм	У1	150	10	э	н	прив.	-	-	-	-	147	165	-	-	300	840	699	492	678	370	-	75	910	220	220	319	239	Рис. 1
11лс960п1м	ХЛ1
11лс960п2м	У1					с отв. фланц	-	350	215	294	-	-	33	12	355	840	700	-	810	370	882	73	910	220	200	382	437	Рис. 2
11лс960п3м	ХЛ1
11лс960п4	У1				п	прив.	-	-	-	-	147	165	-	-	347	840	699	492	678	370	-	75	2890	2420	220	2360	347	Рис. 3
11лс960п5	ХЛ1
000	У1		12.5		н	прив.	-	-	-	-	147	165	-	-	300	840	699	492	678	370	-	75	910	220	220	319	239	Рис. 1
11лс960п1м	ХЛ1
11лс960п2м	У1					с отв. фланц	-	350	215	294	-	-	33	12	355	840	700	-	810	370	882	73	910	220	200	382	437	Рис. 2
11лс960п3м	ХЛ1
11лс960п4	У1				п	прив.	-	-	-	-	147	165	-	-	347	840	699	492	678	370	-	75	2890	2420	220	2360	347	Рис. 3
11лс960п5	ХЛ1
11с945п3м	У1		16		н	прив.	-	-	-	-	147	165	-	-	300	840	699	492	678	370	-	75	910	220	220	319	239	Рис. 1
11лс945п3м	ХЛ1
11с945п5м	У1					с отв. фланц	-	350	215	294	-	-	33	12	355	840	700	-	810	370	882	73	910	220	200	382	437	Рис. 2
11лс945п5м	ХЛ1
11с945п4м	У1				п	прив.	-	-	-	-	147	165	-	-	347	840	699	492	678	370	-	75	2890	2420	220	2360	347	Рис. 3
11лс945п4м	ХЛ1
11с945п6	У1	200	12.5		н	прив.	320	-	-	-	200	227	-	-	397	790	595	505	830	575	-	120	985	276	255	430	385	Рис. 1
11лс945п6	ХЛ1
11с945п8	У1				п	прив.	320	-	-	-	200	227	-	-	437	790	565	505	830	575	-	120	2985	2277	255	2430	615	Рис. 3
11лс945п8	ХЛ1
11с945п	У1		16		н	прив.	320	-	-	-	200	227	-	-	397	790	595	505	830	575	-	120	985	276	255	430	385	Рис. 1
11лс945п	ХЛ1
11с945п1	У1				п	прив.	320	-	-	-	200	227	-	-	437	790	565	505	830	575	-	120	2985	2277	255	2430	615	Рис. 3
11лс945п1	ХЛ1
11лс960п	У1	250	10		н	прив.	-	-	-	-	255	285	-	-	495	881	637	790	545	333	-	-	1140	315	347	385	477	Рис. 1
11лс960п1	ХЛ1
11лс960п2	У1				п	прив.	-	-	-	-	255	285	-	-	537	881	637	790	545	333	-	-	3140	2315	347	2385	655	Рис. 3
11лс960п3	ХЛ1
11лс945п	У1		16		н	прив.	-	-	-	-	255	285	-	-	495	881	637	790	545	333	-	-	1140	315	347	385	477	Рис. 1
11лс945п1	ХЛ1
11лс945п2	У1				п	прив.	-	-	-	-	255	285	-	-	537	881	637	790	545	333	-	-	3140	2315	347	2385	655	Рис. 3
11лс945п3	ХЛ1
