Установка предварительного отбора газа УПОГ

Назначение:

Установка предварительного отбора газа предназначена для дегазации нефти, подготовки нефти с остаточным содержанием воды не более 5–10 %, отделения попутного газа, сброса пластовой воды с возможностью утилизации на горизонтальной факельной установке (ГФУ), хранения подготовленной нефти в резервуарах, автоматизированного налива продукта в автоцистерны.

Дополнительно предоставляются следующие услуги:

• Разработка РКД (рабочей конструкторской документации) — подготовка полного комплекта документов (чертежей, спецификаций, ведомостей и др.) для изготовления, контроля, приёмки и эксплуатации установки.
• Выполнение ШМР (шефмонтажных работ) — организационно‑техническое руководство и надзор за монтажом оборудования силами специалистов заказчика или подрядчика под контролем представителя поставщика/производителя.
• Выполнение ПНР (пусконаладочных работ) — проведение комплекса мероприятий по проверке, настройке, испытаниям и вводу установки в эксплуатацию, включая пробный запуск, отладку рабочих режимов и подтверждение проектных характеристик.

Технические характеристики

Технические характеристики

Осуществляет следующие функции:

отделение от продукции скважин попутного нефтяного газа и сброса свободной пластовой воды перед подачей продукции на установки подготовки нефти.

Комплектация:

Оборудование блока одоризации смонтировано на сварной раме и находится в теплоизолированном помещении. Технологический отсек включает в себя:

• узел сепарации;
• трубопроводная обвязка;
• запорная/переключающая арматура;
• насосные агрегаты.
• Иное оборудование по требованию заказчика

Пример технологической схемы и общего вида показаны на Рис.1, Рис.2

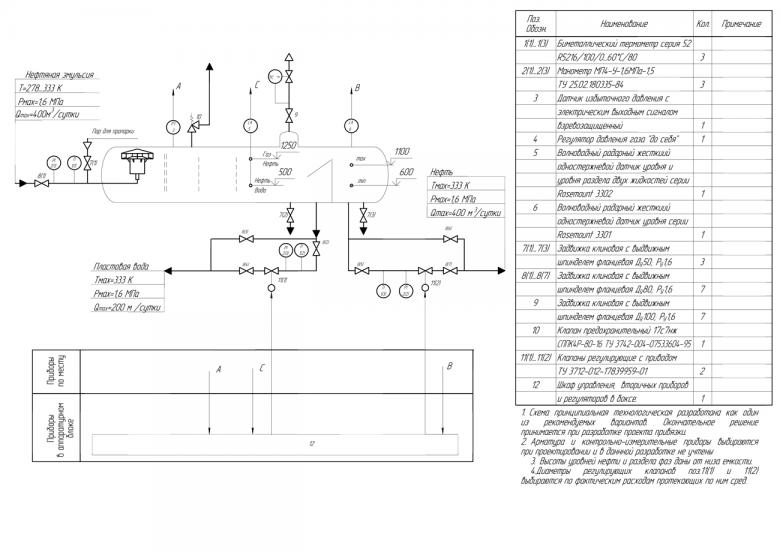

Рис.1 (Технологическая схема)

Рис.2 (Общий вид)

Технические характеристики

Характеристики	Значение
Производительность по нефтяной эмульсии, м³/сутки, не более	400
Температура нефтяной эмульсии на входе в установку, К (ºС), в пределах	273-343(0-70)
Давление нефтяной эмульсии на входе установки, МПа, не более	1,6
Плотность нефти при 20 ºС, не более	900
Массовая доля воды в нефтяной эмульсии на входе установки, % массовых, в пределах	20-50
Массовая доля воды в нефтяной эмульсии на выходе из установки, % массовых, в пределах	5-10
Кинематическая вязкость нефти при рабочей температуре, мм²/с, не более	6
Габаритные размеры (длина х ширина х высота), мм, не более	8900х2865х3550
Масса установки в нерабочем состоянии, кг, не более	8000
