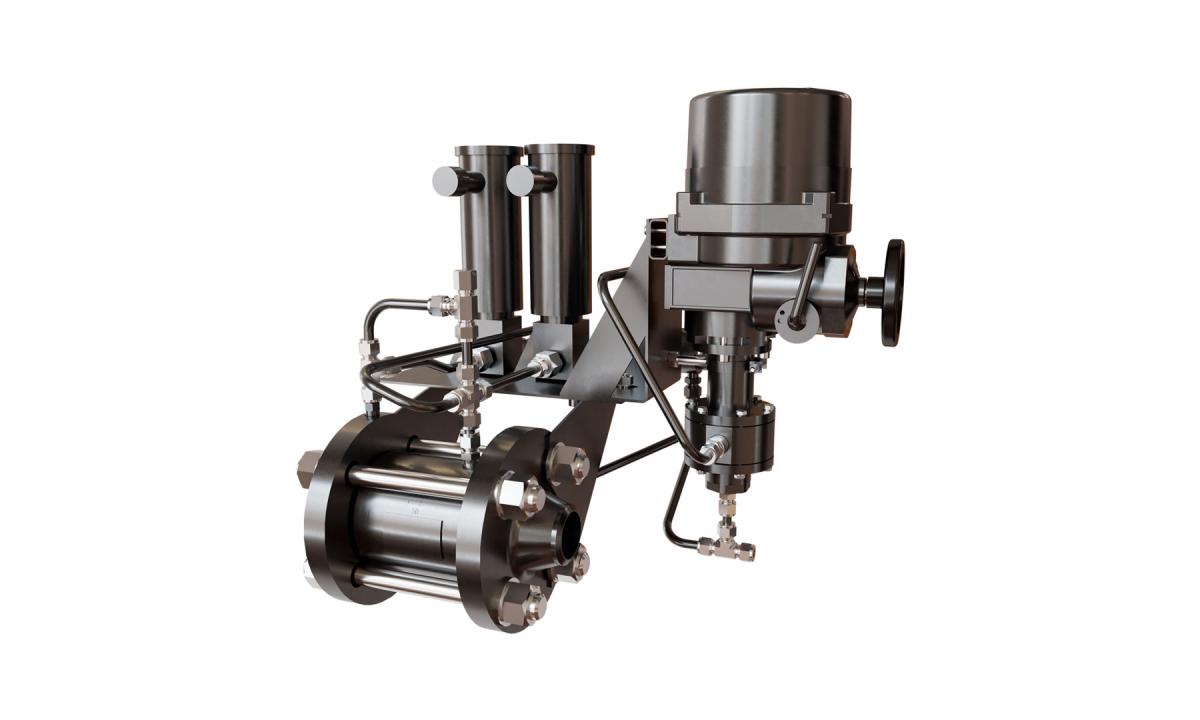

Регуляторы давления газа прямоточной конструкции РДП

Назначение

Регуляторы давления газа РДП предназначены для установки в газорегуляторных пунктах (ГРП) систем газоснабжения городов и других населенных пунктов, в газорегуляторных установках (ГРУ) промышленных и коммунально-бытовых предприятий и других объектах газоснабжения.

Регуляторы обеспечивают редуцирование и поддержание заданного давления природного газа, пропан-бутана, воздуха, азота и других неагрессивных газов на выходе независимо от изменения расхода газа и входного давления и автоматическое отключение подачи газа при аварийном повышении и понижении выходного давления сверх допустимых заданных значений.

Область применения

Опасные производственные объекты нефтегазового комплекса, сети газораспределения и газопотребления.

Технические характеристики

Соcтав

Регулятор состоит из следующих основных узлов: исполнительного механизма, стабилизатора, пилота (Регулятора управления) и соединительных трубопроводов. У Регулятора с высоким выходным давлением стабилизатор
отсутствует.

Условия эксплуатации

Регуляторы эксплуатируются в районах с умеренным и холодным климатом в условиях, нормированных для исполнения УХЛ, категории 2 по ГОСТ 15150, но при температуре окружающего воздуха от - 40 до + 60°С. Температура газа от - 40 до + 70°С.

Гарантия - 3 года.

Технические характеристики

НАИМЕНОВАНИЕПАРАМЕТРА И РАЗМЕРА	Значение для исполнения
НАИМЕНОВАНИЕПАРАМЕТРА И РАЗМЕРА	РДП-25	РДП-50-1	РДП-50	РДП-100	РДП-200
1. Номинальное давление PN, МПа (кгс/см²) ASME B 16.5 ANSI	1,6 (16)	1,2 (12)	1,6 (16)
2. Номинальный диаметр DN NPS	25	50 2’’		100 4’’	200 8’’
3. Диапазон входных давлений, МПа:	0,08-1,2
4. Диапазон выходных давлений, МПа:	0,002-0,006 0,06-0,3 0,3-0,6
5. Коэффициент условной пропускной способности, Kv	16	30		120	400
6. Минимальный перепад давления на регуляторе, МПа (кгс/см²):	0,2 (2,0)
7. Стабильность поддержания выходного давления, %, не более	± 5%
8. Соединение с газопроводом	по ГОСТ 33259-2015
9. Габаритные размеры, мм (“), не более длина ширина высота	320 540 410	286 472 308	324 530 365	365 634 512	430 777 655
10. Масса, кг, не более	17	12	21	41	137
11. Строительная длина	230 ± 2	170 ± 2	250 ± 2	315 ± 2	430 ± 2
Примечание - В регуляторе могут быть некоторые отличия от предлагаемой схемы и описания, так как предприятие постоянно работает над усовершенствованием конструкции.
