Автоматизированные газораспределительные станции АГРС «Голубое пламя»

Опросный лист:

ТУ 3689-002-55402257-2009
Разрешение на применение № РРС 00-046130

АГРС «Голубое пламя», выпускаемое предприятием, включено в реестр оборудования и материалов, технические условия которых соответствуют требованиям ОАО «Газпром».

 Автоматизированные газораспределительные станции АГРС, производитель Завод Нефтегазоборудование

Назначение АГРС

Автоматизированные газораспределительные станции АГРС предназначены для снижения высокого давления природного, попутного нефтяного газов до заданного низкого давления и поддержания его с необходимой точностью, а также для  очистки, подогрева, измерения расхода газа и его одоризации перед подачей населенным пунктам, промышленным предприятиям и другим потребителям. АГРС надежна в эксплуатации, имеет необходимое резервирование основных технологических процессов, современную систему автоматизированного управления  САУ ГРС.

АГРС — это высокотехнологичное изделие, которое позволяет c наименьшими затратами и экономией времени на монтаж, установку и пусконаладочные работы заменять устаревшие ГРС и производить строительство новых объектов газоснабжения.
Модельный ряд изделия постоянно модернизируется на основе регулярного анализа замечаний и пожеланий специалистов из эксплуатирующих организаций. Блочно-модульное построение Автоматизированная газораспределительная станция позволяет максимально учитывать требования заказчика по комплектации и исполнению, а также сократить время на проведение монтажа и пуско-наладочных работ.

Условия эксплуатации

АГРС предназначены для эксплуатации в районах с умеренным (У,N) и умеренно-холодным климатом (УХЛ, NF), а также в районах с холодным климатом (ХЛ, F). Климатическое исполнение АГРС выбирают в зависимости от района строительства, в соответствии с требованиями ГОСТ 15150. АГРС могут эксплуатироваться в районах с сейсмичностью до 9 баллов включительно по СНиП II-7. Расчетная снеговая нагрузка (200кгс/м2) должна соответствовать требованиям V территориального района, а ветровая нагрузка (85кгс/м2) - VII территориального района по СНиП 2.01.07-85.

Исполнение АГРС

Все оборудование размещается в блок-контейнерах обычного(УХЛ, NF) и северного(ХЛ, F) исполнения. Контейнеры выполнены на несущей металлической раме, в виде каркасной конструкции, крыша и стены которой обшиты с наружной и внутренней стороны металлическими листами (профлист или металлосайдинг) с теплоизолирующим материалом между ними; имеют естественную приточно-вытяжную и аварийную вентиляцию, включающуюся при срабатывании датчика загазованности, а также сигнализацию несанкционированного проникновения.

Отопление  блок-контейнеров - водяное двухтрубное, запитано от котлов, расположенных внутри блока подогрева газа, или электрическое (по требованию заказчика). Габариты блок-контейнеров позволяют осуществлять их транспортировку железнодорожным, автомобильным, речным и морским транспортом.

 Автоматизированные газораспределительные станции АГРС, производитель Завод Нефтегазоборудование Автоматизированные газораспределительные станции, производитель Завод Нефтегазоборудование АГРС производство Завод Нефтегазоборудование, производитель Завод Нефтегазоборудование

ООО «Завод «Нефтегазоборудование» изготавливает и поставляет автоматизированные газораспределительные станции различной производительности согласно тех. заданию, а также имеет возможность изготовить АГРС как в моноблочном, так и в многоблочном исполнении.



АГРС мини, производитель Завод Нефтегазоборудование

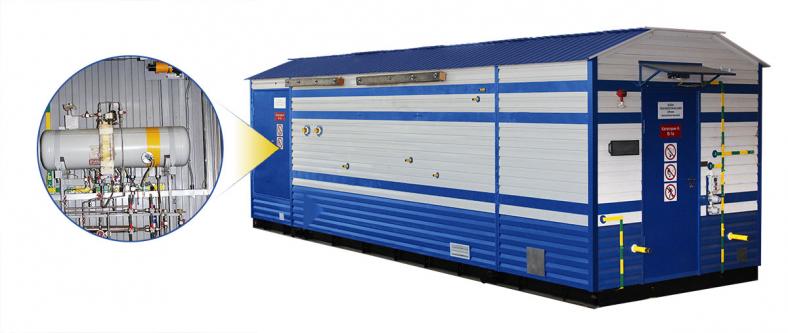

Автоматизированная газораспределительная станция в моноблочном исполнении на примере блока АГРС «Голубое пламя» производительностью 1 000 нм3/час для площадки в с. Вертикос Томской области (заводская готовность блока)



АГРС мини, производитель Завод Нефтегазоборудование АГРС мини, производитель Завод Нефтегазоборудование АГРС мини, производитель Завод Нефтегазоборудование
 Автоматизированные газораспределительные станции АГРС, объект производительностью 55 000, МГ Алматы-Байсерке-Талгар, п.Байсерке, РК, производитель Завод Нефтегазоборудование

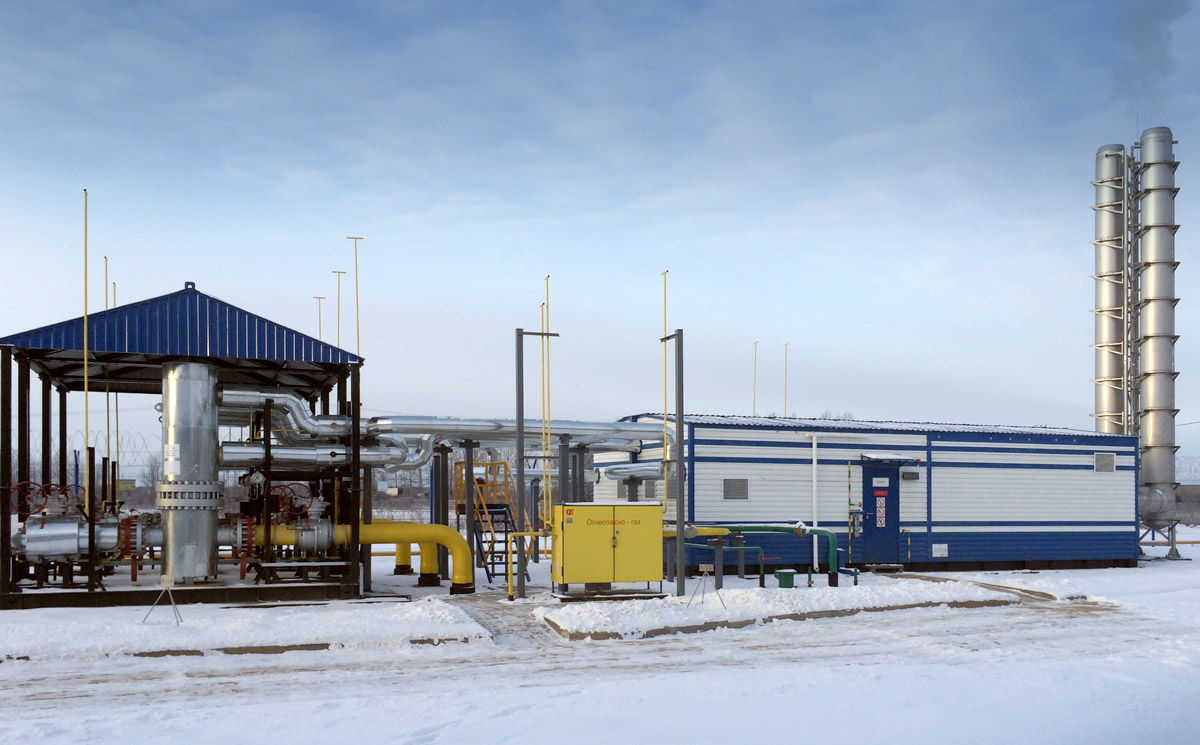

Автоматизированная газораспределительная станция в многоблочном исполнении на примере АГРС «Голубое пламя» производительностью 55 000 нм3/ч, МГ «Алматы-Байсерке-Талгар», п.Байсерке, РК



Функции АГРС:

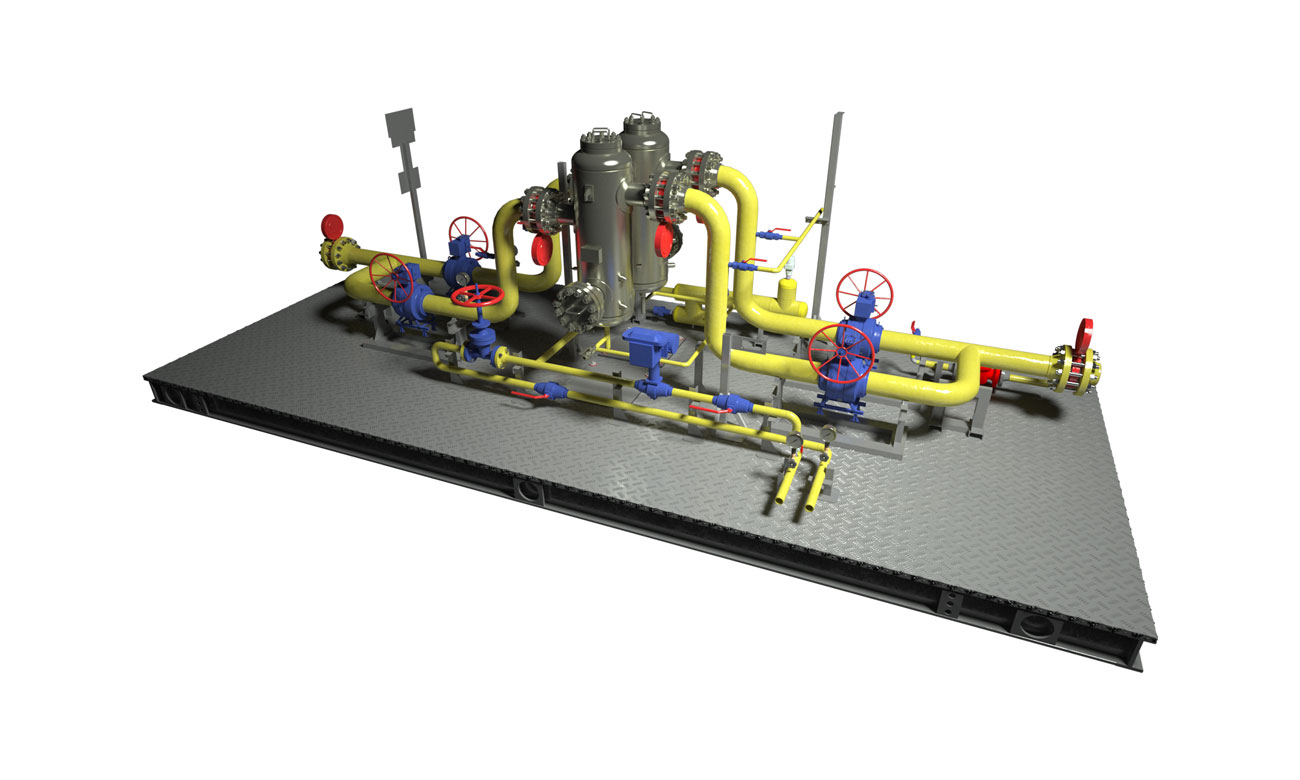

  • очистка газа от капельной жидкости и механических примесей с автоматическим сбросом конденсата;
  • подогрев газа перед редуцированием и автоматическое поддержание заданной температуры для повышения надежности работы оборудования;
  • редуцирование газа высокого давления до указанного низкого и поддержание его с заданной точностью при изменении входного давления или расхода газа;
  • измерение расхода газа с многосуточной регистрацией данных и передачей информации на уровень газораспределяющей организации;
  • одоризация газа;
  • автоматическое управление режимами работы технологического оборудования станции, в том числе ограничение поставок газа по требованиям газораспределяющей организации;
  • звуковое и визуальное оповещение при аварийных ситуациях, а также при нарушениях работы с передачей сигнала на пульт диспетчеру или оператору.

АГРС состоит из следующих узлов и блоков:



Преимущества АГРС «Голубое пламя»:

  • высокий уровень автоматизации на базе собственного современного шкафа контроля и управления АГРС;
  • оптимальный подбор подогревателей газа из выпускаемых заводом типоразмеров;
  • размещение оборудования АГРС в утепленных блок-боксах, оснащенных системами отопления, освещения и вентиляции, а также съемной крышей (для производства ремонтных работ);
  • возможность поставки отдельных узлов и блоков для самостоятельного использования или ремонта действующих АГРС;
  • удобное расположение технологического оборудования внутри станции, обеспечивающее хороший доступ при обслуживании и ремонтных работах;
  • предъявление станции заказчику до отправки на объект, что позволяет в заводских условиях оперативно устранить замечания потребителя и учесть его дополнительные пожелания;
  • обязательное прохождение заводских приемных испытаний;
  • длительный срок эксплуатации - до 30 лет, 3 года гарантии;
  • предоставление дополнительных услуг по шефмонтажным, пуско-наладочным работам и режимной наладке оборудования, а также проведение постгарантийного сервисного обслуживания при поставке АГРС по прямым договорам.
