Краны шаровые цельносварные с ручным управлением

Опросный лист краны шаровые

(фланцевые / под приварку)

Ручной тип привода (РП) - является самым простым приводом шарового крана, применяется на кранах с номинальным диаметром Dn 50-80мм и рабочим давлением Pn до 16Мпа.

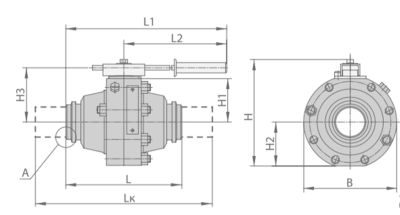

Рисунок 1 - Кран шаровой надземный с ручным управлением (под приварку)

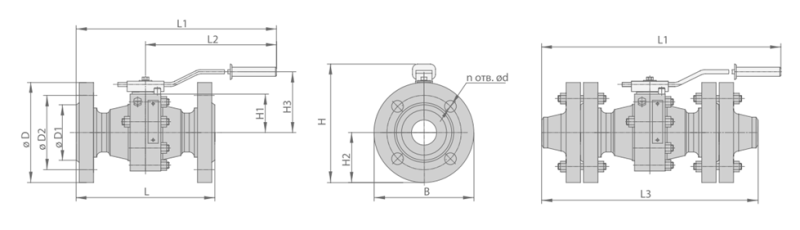

Рисунок 2 - Кран шаровой надземный с ручным управлением (фланцевый)

Габаритные и присоединительные размеры

Условное обозначение	Кл. исп.	DN, мм	PN, МПа	Тип прив.	Тип уст.	Тип прис.	D0	D	D1	D2	d	n	D3	D4	B	B1	B2	L	L1	L2	L3	L4	H	H1	H2	H3	m, кг	Прим.
Условное обозначение	Кл. исп.	DN, мм	PN, МПа	Тип прив.	Тип уст.	Тип прис.	D0	D	D1	D2	d	n	D3	D4	B	B1	B2	м м			L3	L4	мм		H2	H3	m, кг	Прим.
11лс60п	У1	50	8,0	р	Н	прив							53*	62*	162			202	603	510			190	90	78	95	15	Рис 1
11лс60п1	ХЛ1		8,0	р	н	прив							53*	62*	162			202	603	510			190	90	78	95	15	Рис 1
11лс60п2	У1		8,0	р	н	Фланц		197	100	145	26	4			197			321	662	500			212	85	97.5	130	29	Рис 2
11лс60п3	ХЛ1		8,0	р	н	Фланц		197	100	145	26	4			197			321	662	500			212	85	97.5	130	29	Рис 2
11лс60п4	У1		8,0	р	н	С отв фланц		197	100	145	26	4			197				735	500	460		212	85	97.5	130	38	Рис 2
11лс60п5	ХЛ1		8,0	р	н	С отв фланц		197	100	145	26	4			197				735	500	460		212	85	97.5	130	38	Рис 2
11лс60п7	У1		10,0	р	Н	прив							53*	62*	162			202	603	510			190	90	78	95	15	Рис 1
11лс60п6	ХЛ1		10,0	р	н	прив							53*	62*	162			202	603	510			190	90	78	95	15	Рис 1
МА39025-08	У1		10,0	р	н	С отв фланц		197	100	145	26	4			197				735	500	460		212	85	97.5	130	38	Рис 2
11с45п	У1		16,0	р	Н	прив							53*	62*	162			202	603	510			190	90	78	95	15	Рис 1
11лс45п1	Хл 1		16,0	р	Н	прив							53*	62*	162			202	603	510			190	90	78	95	15	Рис 1
11с45п1	У1		16	р	н	Фланц		197	117	145	26	4			197			321	662	500			205		97,5	130	29	Рис 2
11лс45п1	хл1		16	р	н	Фланц		197	117	145	26	4			197			321	662	500			205		97,5	130	29	Рис 2
11с45п2	У1		16	р	н	С отв фланц		197	117	145	26	4			197				747	500	495		205		97,5	130	48	Рис 2
11лс45п2	хл1		16	р	н	С отв фланц		197	117	145	26	4			197				747	500	495		205		97,5	130	48	Рис 2
11лс60п	У1	80	8,0	р	н	прив							80*	90*	235			355	985	805			290	120	115	145	42	Рис 1
11лс60п1	хл1		8,0	р	н	прив							80*	90*	235			355	985	805			290	120	115	145	42	Рис 1
11лс60п2	У1		8,0	р	н	Фланц		230	135	180	26	8			235			355	985	805			290	120	115	145	62	Рис 2
11лс60п3	Хл1		8,0	р	н	Фланц		230	135	180	26	8			235			355	985	805			290	120	115	145	62	Рис 2
11лс60п4	У1		8,0	р	н	С отв фланц		230	135	180	26	8							1085	805	535		290	120	115	145	85	Рис 2
11лс60п5	хл1		8,0	р	н	С отв фланц		230	135	180	26	8							1085	805	535		290	120	115	145	85	Рис 2
11лс60п7	У1		10,0	р	н	прив							80*	90*	235			355	985	805			290	120	115	145	42	Рис 1
11лс60п6	хл1		10,0	р	н	прив							80*	90*	235			355	985	805			290	120	115	145	42	Рис 1
МА39025-07	У1		10,0	р	н	прив							80*	90*	235*			355	985	805			290	120	115	145	42	Рис 1
МА39025-08	у1		10,0	р	н	Фланц		230	135	180	26	8			235			355	985	805			290	120	115	145	62	Рис 2
11с45п1	У1		16,0	р	н	Фланц		230	155	180	26	8			235			355	985	805			290	120	115	145	62	Рис 2
11лс45п1	хл1		16,0	р	н	Фланц		230	155	180	26	8			235			355	985	805			290	120	115	145	62	Рис 2
11с45п2	У1		16,0	р	н	С отв фланц		230	155	180	26	8			235				1085	805	555		290	120	115	145	85	Рис 2
11лс45п2	хл1		16,0	р	н	С отв фланц		230	155	180	26	8			235				1085	805	555		290	120	115	145	85	Рис 2
11лс60п	У1	100	8,0	р	Н	прив							100	110	270	350	215	282	352	210			352	145	132,5	200	53	Рис 1
11лс60п1	хл1		8,0	р	Н	прив							100	110	270	350	215	282	352	210			352	145	132,5	200	53	Рис 1
11лс60п2	У1		8,0	р	н	Фланц		265	160	210	30	8			265			434	1340	1080			350	145	132,5	200	90	Рис 2
11лс60п3	хл1		8,0	р	н	Фланц		265	160	210	30	8			265			434	1340	1080			350	145	132,5	200	90	Рис 2
11лс60п4	У1		8,0	р	н	С отв фланц		265	160	210	30	8			265			434	1430	1080			350	145	132,5	200	145	Рис 2
11лс60п5	хл1		8,0	р	н	С отв фланц		265	160	210	30	8			265			434	1430	1080			350	145	132,5	200	145	Рис 2
11лс60п7	У1		10,0	р	Н	прив							100	110	270	350	215	282	352	210			352	145	132,5	200	53	Рис 1
11лс60п6	хл1		10,0	р	Н	прив							100	110	270	350	215	282	352	210			352	145	132,5	200	53	Рис 1
11с45п	У1		16,0	р	н	прив							95	110	265			282	1250	1125			352	145	132,5	255	56	Рис 1
11лс45п	хл1		16,0	р	н	прив							95	110	265			282	1250	1125			352	145	132,5	255	56	Рис 1
11с45п1	У1		16,0	р	н	фланц		265	175	210	30	8			265			434	1340	1120			350	145	132,5	200	90	Рис 2
11лс45п1	хл1		16,0	р	н	фланц		265	175	210	30	8			265			434	1340	1120			350	145	132,5	200	90	Рис 2
11с45п2	У1		16,0	р	н	С отв фланц		265	175	210	30	8			265				1430	1120	645		350	145	132,5	200	145	Рис 2
11лс45п2	хл1		16,0	р	н	С отв фланц		265	175	210	30	8			265				1430	1120	645		350	145	132,5	200	145	Рис 2
