Камеры пуска и приема средств очистки и диагностики

предназначенные для применения:

• – на линейной части магистральных газопроводов, газопроводах подземных хранилищ газа и узлах подключения площадочных объектов магистральных газопроводов;
• – на линейной части магистральных трубопроводов нефти и нефтепродуктов;
• – на промысловых трубопроводах и трубопроводах производственных объектов добычи и переработки нефти и газа;
• – в составе других промышленных сооружений, где требуется периодическая очистка внутренней полости и диагностика технического состояния трубопроводов с помощью СОД/ВТУ.

могут изготавливаться с различными характеристиками:

• 1) в зависимости от назначения: пуска; приёма; пуска и приёма;
• 2) в зависимости от диаметра подключаемого трубопровода: – для МГ – с номинальным диаметром от DN 200 до DN 1400; – для МН – с номинальным диаметром от DN 150 до DN 1200; – для ПТ и других объектов – с номинальным диаметром от DN 80 до DN 1200;
• 3) с номинальным давлением до 16 МПа;
• 4) в зависимости от рабочей среды: для газообразной и жидкой;
• 5) в зависимости от сейсмичности района эксплуатации по двенадцати бальной шкале интенсивности сейсмического воздействия MSK-64:
• – до 6 баллов – камеры не сейсмостойкого исполнения;
• – до 9 баллов – камеры сейсмостойкого исполнения;
• 6) в зависимости от типа быстроразъёмного концевого затвора (далее – ЗКБ) на расширенной части корпуса камеры: с байонетным, хомутовым и резьбовым ЗКБ;
• 7) в зависимости от стойкости к воздействию климатических факторов:
климатического исполнения УХЛ1, У1 ГОСТ 15150.

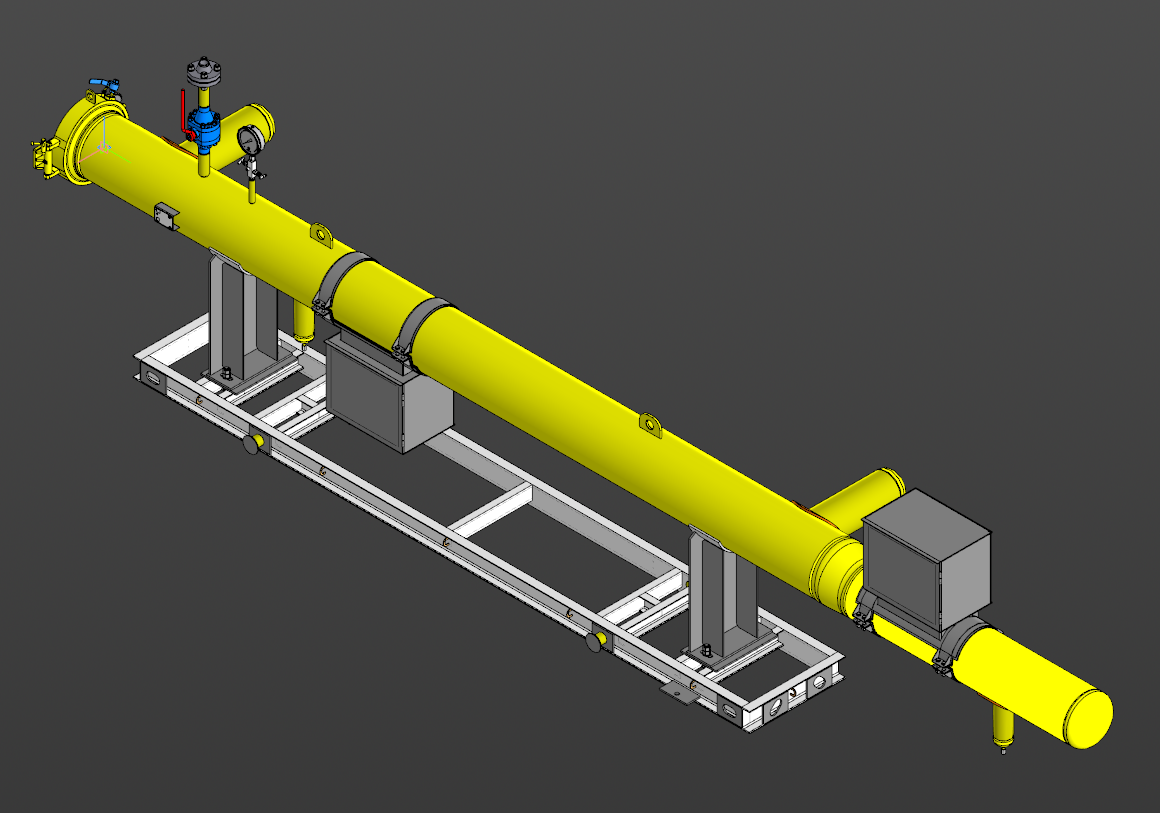

Рис.1 (Общий вид)

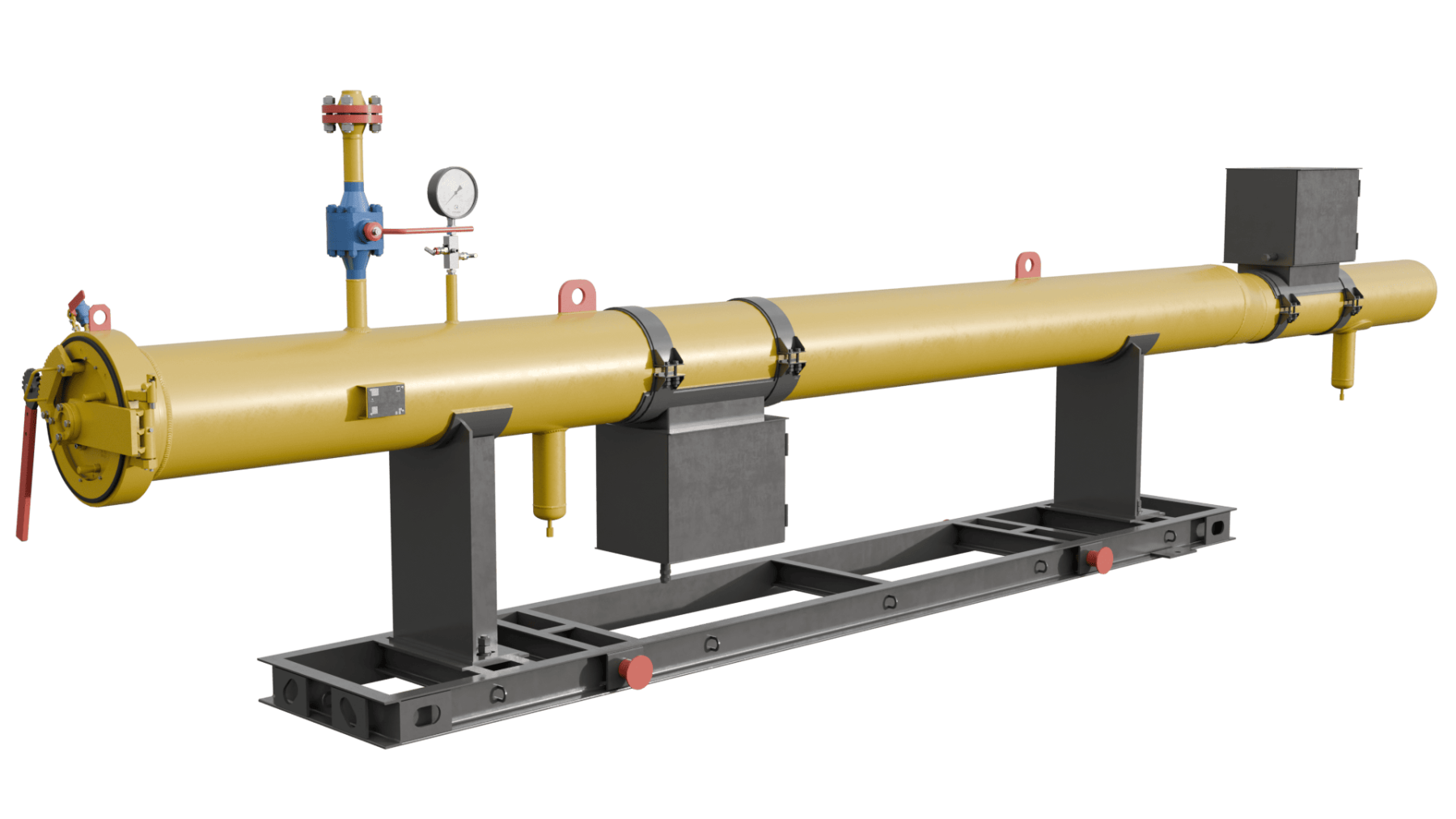

Вариант цветового решения
