Краны шаровые цельносварные с ручным управлением (редуктор)

Опросный лист краны шаровые

(фланцевые / под приварку)

Ручной с редуктором (Р(Р)П) - представляет собой модернизированное ручное управление и применяется на кранах с номинальным диаметром Dn 100-500мм и рабочим давлением Pn до 16Мпа. Передача крутящего момента от рукояти (маховика) на вал шаровой пробки осуществляется с помощью червячного редуктора (наиболее частая конструкция).

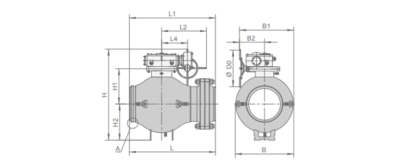

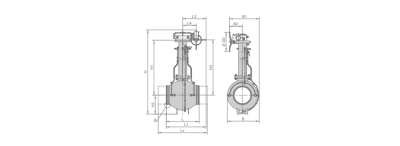

Рисунок 1 - Кран шаровой надземный с ручным управлением (редуктор) (фланцевый)

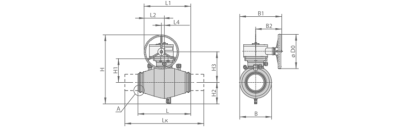

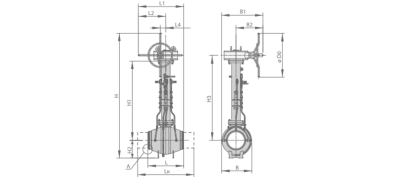

Рисунок 2 - Кран шаровой надземный с ручным управлением (редуктор) (фланцевый)

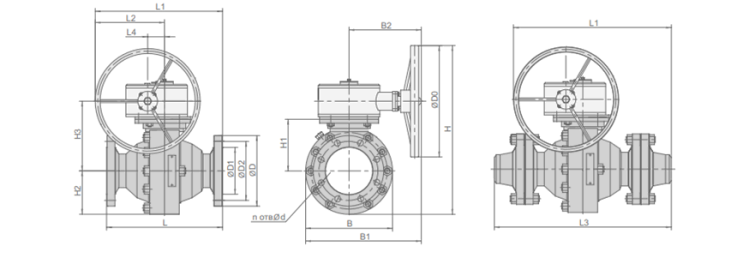

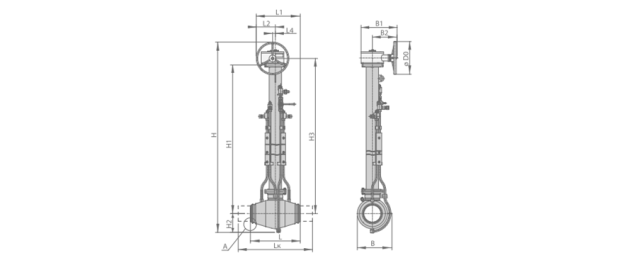

Рисунок 3 - Кран шаровой надземный с ручным управлением (редуктор) (фланцевый)

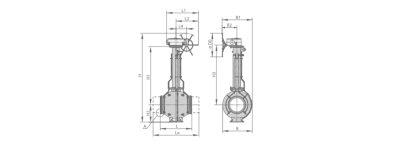

Рисунок 4 - Кран шаровой надземный с ручным управлением (редуктор) (фланцевый)

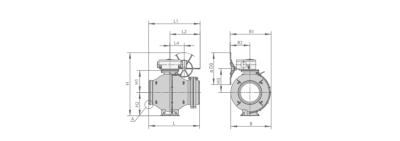

Рисунок 5 - Кран шаровой надземный с ручным управлением (редуктор) (фланцевый)

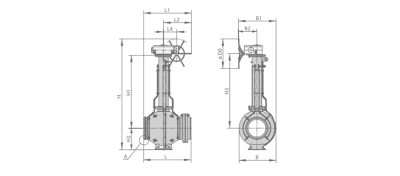

Рисунок 6 - Кран шаровой надземный с ручным управлением (редуктор) (фланцевый)

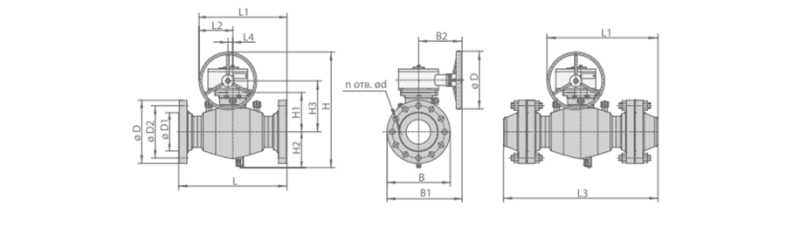

Рисунок 7 - Кран шаровой надземный с ручным управлением (редуктор) (фланцевый)

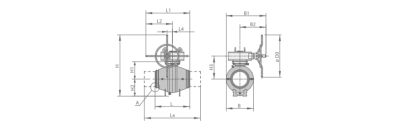

Рисунок 8 - Кран шаровой надземный с ручным управлением (редуктор) (фланцевый)

Рисунок 9 - Кран шаровой надземный с ручным управлением (редуктор) (фланцевый)

Рисунок 10 - Кран шаровой надземный с ручным управлением (редуктор) (фланцевый)

Рисунок 11 - Кран шаровой надземный с ручным управлением (редуктор) (фланцевый)

Рисунок 12 - Кран шаровой надземный с ручным управлением (редуктор) (фланцевый)

Рисунок 13 - Кран шаровой надземный с ручным управлением (редуктор) (фланцевый)

Рисунок 14 - Кран шаровой надземный с ручным управлением (редуктор) (фланцевый)

Габаритные и присоединительные размеры

Условное обозначение	Кл. исп.	DN, мм	PN, МПа	Тип прив.	Тип уст.	Тип прис.	D0	D	D1	D2	d	n	D3	D4	B	B1	B2	L	L1	L2	L3	L4	H	H1	H2	H3	m, кг	Прим.
Условное обозначение	Кл. исп.	DN, мм	PN, МПа	Тип прив.	Тип уст.	Тип прис.	D0	D	D1	D2	d	n	D3	D4	B	B1	B2	м м			L3	L4	мм		H2	H3	m, кг	Прим.
11лс60п12	У1	50,0	10,0	Р(р)п	пд	прив	325						53*	62*	185	305	315	202	325	210		50	2345	2100	125	2155	102	Рис1
11лс60п13	хл1		10,0	Р(р)п	пд	прив	325						53*	62*	185	305	315	202	325	210		50	2345	2100	125	2155	102	Рис1
11лс45п6	У1		16,0	Р(р)п	пд	прив	325						53*	62*	185	305	315	202	325	210		50	2345	2100	125	2155	102	Рис1
11лс45п7	хл1		16,0	Р(р)п	пд	прив	325						53*	62*	185	305	315	202	325	210		50	2345	2100	125	2155	102	Рис1
11лс60п8	У1		8,0	Р(р)п	н	прив	320						100	110	270	350	215	282	352	210		50	492	160	132,5	215	70	Рис 4
11лс60п9	хл1		8,0	Р(р)п	н	прив	320						100	110	270	350	215	282	352	210		50	492	160	132,5	215	70	Рис 4
11лс60п10	У1		10,0	Р(р)п	н	прив	320						100	110	270	350	215	282	352	210		50	492	160	132,5	215	70	Рис 4
11лс60п11	хл1		10,0	Р(р)п	н	прив	320						100	110	270	350	215	282	352	210		50	492	160	132,5	215	70	Рис 4
11лс60п12	у1		10,0	Р(р)п	пд	прив	320						100	110	290	350	215	282	352	210		50	492	160	132,5	215	70	Рис 4
11лс60п13	хл1		10,0	Р(р)п	пд	прив	320						100	110	290	350	215	282	352	210		50	492	160	132,5	215	70	Рис 4
Ма39025-08	У1		10,0	Р(р)п	н	фланц	325	265	160	210	30	8				350	215	434	430	210		50	490	160	132,5	215	107	Рис 1
11с60п4	у1		16,0	Р(р)п	пд	прив	320						100	110	270	350	215	282	352	210		50	492	160	132,5	215	70	Рис 4
11лс60п4	хл1		16,0	Р(р)п	пд	прив	320						100	110	270	350	215	282	352	210		50	492	160	132,5	215	70	Рис 4
11лс60пм	У1	150	8,0	Р(р)п	н	прив	320						150	160	300	400	260	495	470	225		60	645	220	200	290	125	Рис 3
11лс60п1м	хл1		8,0	Р(р)п	н	прив	320						150	160	300	400	260	495	470	225		60	645	220	200	290	125	Рис 3
11лс60п2м	У1		8,0	Р(р)п	н	фланц	320	350	210	295	33	12			350	410	260	600	520	225		60	645	220	200	290	190	Рис 2
11лс60п3м	хл1		8,0	Р(р)п	н	фланц	320	350	210	295	33	12			350	410	260	600	520	225		60	645	220	200	290	190	Рис 2
11лс60п4м	У1		8,0	Р(р)п	н	С отв фланц	320	350	210	295	33	12			350	410	260		650	225	855	60	645	220	200	290	190	Рис 2
11лс60п5м	хл1		8,0	Р(р)п	н	С отв фланц	320	350	210	295	33	12			350	410	260		650	225	855	60	645	220	200	290	190	Рис 2
11лс60п6м	У1		8,0	Р(р)п	пд	прив	320						150	160	350	400	260	495	470	225		60	2650	2225	200	2290	235	Рис 14
11лс60п7м	хл1		8,0	Р(р)п	пд	прив	320						150	160	350	400	260	495	470	225		60	2650	2225	200	2290	235	Рис 14
11лс60п8м	У1		10,0	Р(р)п	н	прив	320						150	160	300	400	260	495	470	225		60	645	220	200	290	125	Рис 3
11лс60п9м	хл1		10,0	Р(р)п	н	прив	320						150	160	300	400	260	495	470	225		60	645	220	200	290	125	Рис 3
11лс(6)760п10м	У1	160	10,0	Р(р)п	н	фланц		350	210	295	33	12			350	810	610	600	855	430			870	220	200	320	270	Рис 17
11лс(6)760п11м	хл1		10,0	Р(р)п	н	фланц		350	210	295	33	12			350	810	610	600	855	430			870	220	200	320	270	Рис 17
11лс(6)760п12м	У1		10,0	Р(р)п	н	С отв фланц		350	210	295	33	12			350	810	610		855	430	855		870	220	200	320	270	Рис 17
11лс(6)760п13м	У1		10,0	Р(р)п	н	С отв фланц		350	210	295	33	12			350	810	610		855	430	855		870	220	200	320	270	Рис 17
11лс60п10м	У1	150	10,0	Р(р)п	пд	прив	320						150	160	350	400	260	495	470	225		60	2650	2225	200	2290	235	Рис 14
11лс60п11м	хл1		10,0	Р(р)п	пд	прив	320						150	160	350	400	260	495	470	225		60	2650	2225	200	2290	235	Рис 14
11с45п10м	У1		12,5	Р(р)п	н	прив	320						150	160	300	400	260	495	470	225		60	645	220	200	290	125	Рис 3
11лс45п10м	хл1		12,5	Р(р)п	н	прив	320						150	160	300	400	260	495	470	225		60	645	220	200	290	125	Рис 3
11с45п3м	У1		12,5	Р(р)п	пд	прив	320						150	160	350	400	260	495	470	225		60	2650	2225	200	2290	235	Рис 14
11лс45п3м	хл1		12,5	Р(р)п	пд	прив	320						150	160	350	400	260	495	470	225		60	2650	2225	200	2290	235	Рис 14
11с45пм	У1		16,0	Р(р)п	н	прив	320						150	160	300	400	260	495	470	225		60	645	220	200	290	125	Рис 3
11лс45пм	хл1		16,0	Р(р)п	н	прив	320						150	160	300	400	260	495	470	225		60	645	220	200	290	125	Рис 3
11с45п1м	У1		16,0	Р(р)п	н	фланц	320	350	255	290	33	12			350	410	260	605	525	225		60	645	220	200	290	225	Рис 2
11лс45п1м	хл1		16,0	Р(р)п	н	фланц	320	350	255	290	33	12			350	410	260	605	525	225		60	645	220	200	290	225	Рис 2
11с45п2м	У1		16,0	Р(р)п	н	С отв фланц	320	350	255	290	33	12			350	410	260		650	225		60	645	220	200	290	325	Рис 2
11лс45п2м	хл1		16,0	Р(р)п	н	С отв фланц	320	350	255	290	33	12			350	410	260		650	225		60	645	220	200	290	325	Рис 2
11с45п11м	У1		16,0	Р(р)п	пд	прив	320						150	160	350	400	260	495	470	225		60	2650	2225	200	2290	235	Рис 14
11лс45п11м	хл1		16,0	Р(р)п	пд	прив	320						150	160	350	400	260	495	470	225		60	2650	2225	200	2290	235	Рис 14
11лс60п	У1	200	8,0	Р(р)п	н	прив	600						210	230	400	570	370	500	630	380		80	900	275	250	355	290	Рис 4
11лс60п1	хл1		8,0	Р(р)п	н	прив	600						210	230	400	570	370	500	630	380		80	900	275	250	355	290	Рис 4
11лс60п4	У1		8,0	Р(р)п	пд	прив	600						210	230	400	570	370	500	630	380		80	2900	2275	250	2355	410	Рис 12
11лс60п5	хл1		8,0	Р(р)п	пд	прив	600						210	230	400	570	370	500	630	380		80	2900	2275	250	2355	410	Рис 12
11лс60п2	У1		10,0	Р(р)п	н	прив	600						210	230	400	570	370	500	630	380		80	900	275	250	355	290	Рис 4
11лс60п3	хл1		10,0	Р(р)п	н	прив	600						210	230	400	570	370	500	630	380		80	900	275	250	355	290	Рис 4
11лс60п6	У1		10,0	Р(р)п	пд	прив	600						210	230	400	570	370	500	630	380		80	2900	2275	250	2355	420	Рис 12
11лс60п7	хл1		10,0	Р(р)п	пд	прив	600						210	230	400	570	370	500	630	380		80	2900	2275	250	2355	420	Рис 12
11с45п1	У1		12,5	Р(р)п	н	прив	600						210	230	400	570	370	500	630	380		80	900	275	250	355	290	Рис 4
11лс45п1	хл1		12,5	Р(р)п	н	прив	600						210	230	400	570	370	500	630	380		80	900	275	250	355	290	Рис 4
11с45п2	У1		12,5	Р(р)п	пд	прив	600						210	230	400	570	370	500	630	380		80	2900	2275	250	2355	420	Рис 12
11лс45п2	хл1		12,5	Р(р)п	пд	прив	600						210	230	400	570	370	500	630	380		80	2900	2275	250	2355	420	Рис 12
11с45п	У1		16,0	Р(р)п	н	прив	600						210	230	400	570	370	500	630	380		80	900	275	250	355	290	Рис 4
11лс45п	хл1		16,0	Р(р)п	н	прив	600						210	230	400	570	370	500	630	380		80	900	275	250	355	290	Рис 4
11лс68п	У1	300	8,0	Р(р)п	н	прив	600						305	330	550	860	585	705	790	440		145	1085	350	350	440	610	Рис 4
11лс68п1	хл1		8,0	Р(р)п	н	прив	600						305	330	550	860	585	705	790	440		145	1085	350	350	440	610	Рис 4
11лс68п4	У1		8,0	Р(р)п	пд	прив	600						305	330	595	860	585	705	790	440		145	3085	2350	350	440	780	Рис 12
11лс68п5	хл1		8,0	Р(р)п	пд	прив	600						305	330	595	860	585	705	790	440		145	3085	2350	350	440	780	Рис 12
11лс68п6	У1		10,0	Р(р)п	н	прив	600						305	330	550	860	585	705	790	440		145	1085	350	350	440	610	Рис 4
11лс68п7	хл1		10,0	Р(р)п	н	прив	600						305	330	550	860	585	705	790	440		145	1085	350	350	440	610	Рис 4
11лс68п10	У1		10,0	Р(р)п	пд	прив	600						305	330	595	860	585	705	790	440		145	3085	2450	350	440	780	Рис 12
11лс68п11	хл1		10,0	Р(р)п	пд	прив	600						305	330	595	860	585	705	790	440		145	3085	2450	350	440	780	Рис 12
11с45п1	У1		16,0	Р(р)п	н	прив	600						305	330	550	860	585	705	790	440		145	1085	350	350	440	610	Рис 4
11лс45п1	хл1		16,0	Р(р)п	н	прив	600						305	330	550	860	585	705	790	440		145	1085	350	350	440	610	Рис 4
11с45п2	У1		16,0	Р(р)п	пд	прив	600						305	330	595	860	585	705	790	440		145	3085	2450	350	440	780	Рис 12
11лс45п2	хл1		16,0	Р(р)п	пд	прив	600						305	330	595	860	585	705	790	440		145	3085	2450	350	440	7810	Рис 12
11лс68п6	У1	400	8,0	Р(р)п	н	прив	600						400	435	755	745	370	865	1140	710		410	1250	465	475	420	1365	Рис 10
11лс68п7	хл1		8,0	Р(р)п	н	прив	600						400	435	755	745	370	865	1140	710		410	1250	465	475	420	1365	Рис 10
11лс68п4	У1		8,0	Р(р)п	пд	прив	600						400	435	755	745	370	865	1140	710		410	3250	2465	475	2420	1765	Рис 7
11лс68п5	хл1		8,0	Р(р)п	пд	прив	600						400	435	755	745	370	865	1140	710		410	3250	2465	475	2420	1765	Рис 7
11лс68п9	У1		10,0	Р(р)п	н	прив	600						400	435	755	745	370	865	1140	710		410	1250	465	475	420	1365	Рис 10
11лс68п8	хл1		10,0	Р(р)п	н	прив	600						400	435	755	745	370	865	1140	710		410	1250	465	475	420	1365	Рис 10
11лс68п10	У1		10,0	Р(р)п	пд	прив	600						400	435	755	745	370	865	1140	710		410	3250	2465	475	2420	1765	Рис 7
11лс68п11	хл1		10,0	Р(р)п	пд	прив	600						400	435	755	745	370	865	1140	710		410	3250	2465	475	2420	1765	Рис 7
11лс68п2	У1		12,5	Р(р)п	н	прив	600						400	435	755	745	370	865	1140	710		410	1250	465	475	420	1365	Рис 10
11лс68п3	хл1		12,5	Р(р)п	н	прив	600						400	435	755	745	370	865	1140	710		410	1250	465	475	420	1365	Рис 10
11лс68п	У1		12,5	Р(р)п	пд	прив	600						400	435	755	745	370	865	1140	710		410	3250	2465	475	2420	1765	Рис 7
11лс68п1	хл1		12,5	Р(р)п	пд	прив	600						400	435	755	745	370	865	1140	710		410	3250	2465	475	2420	1765	Рис 7
11с45п1	У1		16,0	Р(р)п	н	прив	600						400	435	755	745	370	865	1140	710		410	1250	465	475	420	1365	Рис 10
11лс45п1	хл1		16,0	Р(р)п	н	прив	600						400	435	755	745	370	865	1140	710		410	1250	465	475	420	1365	Рис 10
11с45п	У1		16,0	Р(р)п	пд	прив	600						400	435	755	745	370	865	1140	710		410	3250	2465	475	2420	1765	Рис 7
11лс45п	хл1		16,0	Р(р)п	пд	прив	600						400	435	755	745	370	865	1140	710		410	3250	2465	475	2420	1765	Рис 7
11лс68п12	У1	500	8,0	Р(р)п	н	прив	600						510	540	910	820	370	1025	1220	710		410	1410	545	555	560	2105	Рис 10
11лс68п13	хл1		8,0	Р(р)п	н	прив	600						510	540	910	820	370	1025	1220	710		410	1410	545	555	560	2105	Рис 10
11лс68п10	У1		8,0	Р(р)п	пд	прив	600						510	540	960	870	370	1025	1220	710		410	3410	2545	555	560	2105	Рис 7
11лс68п11	хл1		8,0	Р(р)п	пд	прив	600						510	540	960	870	370	1025	1220	710		410	3410	2545	555	560	2105	Рис 7
11лс68п14	У1		8,0	Р(р)п	н	С одн фланц	600						510	540	910	820	370	1370	1220	850		410	1410	545	555	560	2565	Рис 6
11лс68п15	Хл1		8,0	Р(р)п	н	С одн фланц	600						510	540	910	820	370	1370	1220	850		410	1410	545	555	560	2565	Рис 6
11лс68п6	У1		10,0	Р(р)п	н	прив	600						510	540	910	820	370	1025	1220	710		410	1410	545	555	560	2105	Рис 10
11лс68п7	хл1		10,0	Р(р)п	н	прив	600						510	540	910	820	370	1025	1220	710		410	1410	545	555	560	2105	Рис 10
11лс68п4	У1		10,0	Р(р)п	пд	прив	600						510	540	960	870	370	1025	1220	710		410	3410	2545	555	560	2105	Рис 7
11лс68п5	хл1		10,0	Р(р)п	пд	прив	600						510	540	960	870	370	1025	1220	710		410	3410	2545	555	560	2105	Рис 7
11лс68п8	У1		10,0	Р(р)п	н	С одн фланц	600						510	540	910	820	370	1370	1220	850		410	1410	545	555	560	2565	Рис 6
11лс68п9	Хл1		10,0	Р(р)п	н	С одн фланц	600						510	540	910	820	370	1370	1220	850		410	1410	545	555	560	2565	Рис 6
11лс68п2	У1		12,5	Р(р)п	н	прив	600						510	540	910	820	370	1025	1220	710		410	1410	545	555	560	2105	Рис 10
11лс68п3	хл1		12,5	Р(р)п	н	прив	600						510	540	910	820	370	1025	1220	710		410	1410	545	555	560	2105	Рис 10
11лс68п	У1		12,5	Р(р)п	пд	прив	600						510	540	960	870	370	1025	1220	710		410	3410	2545	555	560	2105	Рис 7
11лс68п1	хл1		12,5	Р(р)п	пд	прив	600						510	540	960	870	370	1025	1220	710		410	3410	2545	555	560	2105	Рис 7
11лс68п2	У1	600	8,0	Р(р)п	н	прив	1000						605	640	1275	1290	630	1400	1655	955		455	2000	700	745	765	2365	Рис 13
11лс68п3	хл1		8,0	Р(р)п	н	прив	1000						605	640	1275	1290	630	1400	1655	955		455	2000	700	745	765	2365	Рис 13
11лс68п	У1		8,0	Р(р)п	пд	прив	1000						605	640	1275	1290	630	1400	1655	955		455	3800	2500	745	2965	2365	Рис 8
11лс68п1	хл1		8,0	Р(р)п	пд	прив	1000						605	640	1275	1290	630	1400	1655	955		455	3800	2500	745	2965	2365	Рис 8
11лс68п6	У1		10,0	Р(р)п	н	прив	1000						605	640	1275	1290	630	1400	1655	955		455	2000	700	745	765	2365	Рис 13
11лс68п7	хл1		10,0	Р(р)п	н	прив	1000						605	640	1275	1290	630	1400	1655	955		455	2000	700	745	765	2365	Рис 13
11лс68п4	У1		10,0	Р(р)п	пд	прив	1000						605	640	1275	1290	630	1400	1655	955		455	3800	2500	745	2965	2365	Рис 8
11лс68п5	хл1		10,0	Р(р)п	пд	прив	1000						605	640	1275	1290	630	1400	1655	955		455	3800	2500	745	2965	2365	Рис 8
11лс62р2	У1	700	8,0	Р(р)п	н	прив	1000						690	745	1275	1290	630	1365	1635	955		455	2000	700	740	760	3745	Рис 13
11лс62р3	хл1		8,0	Р(р)п	н	прив	1000						690	745	1275	1290	630	1365	1635	955		455	2000	700	740	760	3745	Рис 13
11лс62р6	у1		8,0	Р(р)п	н	С одн фланц	1000						690	745	1275	1290	630	1790	1635	955		455	2000	700	740	760	3745	Рис 5
11лс62р7	хл1		8,0	Р(р)п	н	С одн фланц	1000						690	745	1275	1290	630	1790	1635	955		455	2000	700	740	760	3745	Рис 5
11лс62р	У1		8,0	Р(р)п	пд	прив	1000						700	745	1275	1290	630	1365	1635	955		455	3800	2500	740	2560	4375	Рис 8
11лс62р1	хл1		8,0	Р(р)п	пд	прив	1000						700	745	1275	1290	630	1365	1635	955		455	3800	2500	740	2560	4375	Рис 8
11лс62р4	У1		8,0	Р(р)п	пд	С одн фланц	1000						700	745	1275	1290	630	1790	1635	955		455	3800	2500	740	2560	5200	Рис 11
11лс62р5	хл1		8,0	Р(р)п	пд	С одн фланц	1000						700	745	1275	1290	630	1790	1635	955		455	3800	2500	740	2560	5200	Рис 11
11лс62р10	У1		10,0	Р(р)п	н	прив	1000						690	745	1275	1290	630	1365	1635	955		455	2000	700	740	760	3745	Рис 13
11лс62р11	хл1		10,0	Р(р)п	н	прив	1000						690	745	1275	1290	630	1365	1635	955		455	2000	700	740	760	3745	Рис 13
11лс62р14	у1		10,0	Р(р)п	н	С одн фланц	1000						690	745	1275	1290	630	1790	1635	955		455	2000	700	740	760	4575	Рис 5
11лс62р15	хл1		10,0	Р(р)п	н	С одн фланц	1000						690	745	1275	1290	630	1790	1635	955		455	2000	700	740	760	4575	Рис 5
11лс62р8	У1		10,0	Р(р)п	пд	прив	1000						690	745	1275	1290	630		1635	955		455	3800	2500	740	2560	4370	Рис 8
11лс62р9	хл1		10,0	Р(р)п	пд	прив	1000						690	745	1275	1290	630		1635	955		455	3800	2500	740	2560	4370	Рис 8
11лс62р12	У1		10,0	Р(р)п	пд	С одн фланц	1000						690	745	1275	1290	630	1790	1635	955		455	3800	2500	740	2560	5200	Рис 11
11лс62р13	хл1		10,0	Р(р)п	пд	С одн фланц	1000						690	745	1275	1290	630	1790	1635	955		455	3800	2500	740	2560	5200	Рис 11
11лс62р18	У1		12,5	Р(р)п	н	прив	1000						690	745	1275	1290	630	1365	1635	955		455	2000	700	740	760	3745	Рис 13
11лс62р19	хл1		12,5	Р(р)п	н	прив	1000						690	745	1275	1290	630	1365	1635	955		455	2000	700	740	760	3745	Рис 13
11лс62р16	У1		12,5	Р(р)п	пд	прив	1000						690	745	1275	1290	630		1635	955		455	3800	2500	740	2560	4370	Рис 8
11лс62р17	хл1		12,5	Р(р)п	пд	прив	1000						690	745	1275	1290	630		1635	955		455	3800	2500	740	2560	4370	Рис 8
