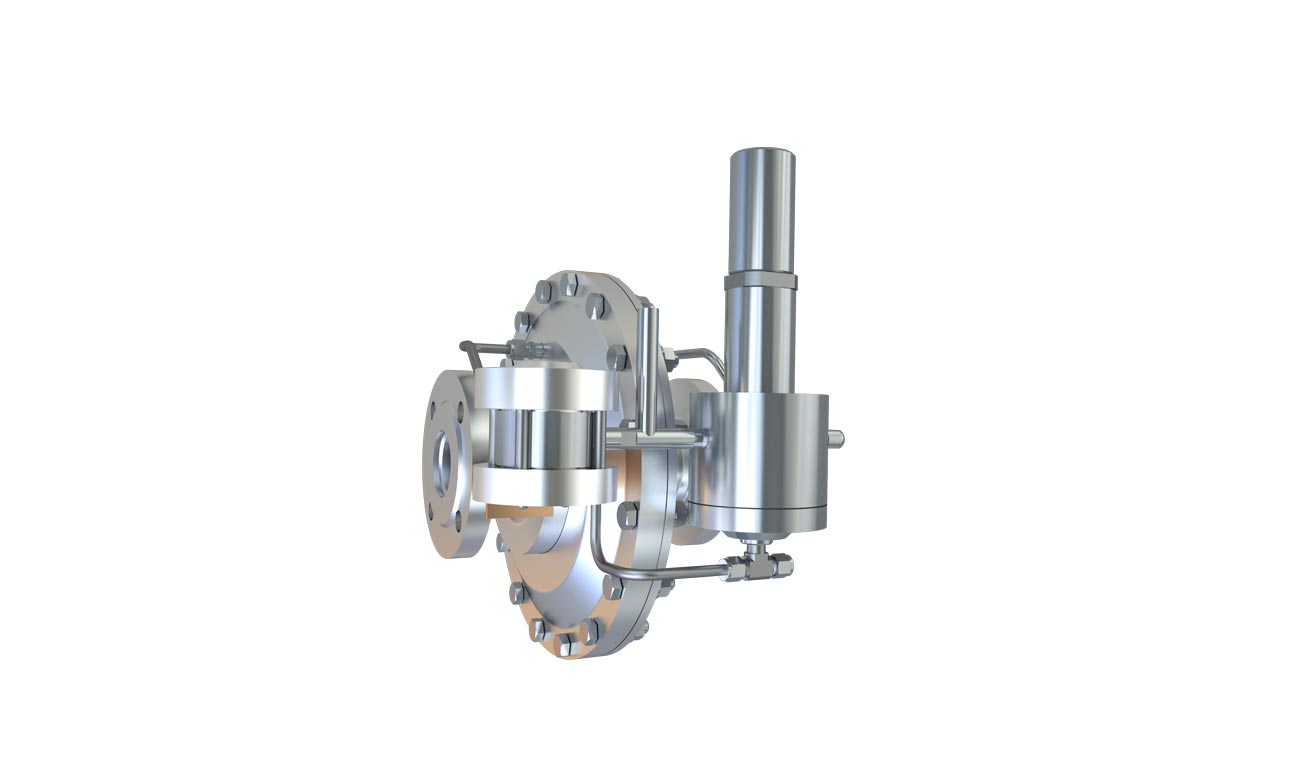

Регуляторы давления газа прямоточной конструкции РДП

Регуляторы давления газа прямоточной конструкции РДП

Область применения

Опасные производственные объекты нефтегазового комплекса, сети газораспределения и газопотребления.

Соcтав

Регулятор состоит из следующих основных узлов: исполнительного механизма, стабилизатора, пилота (Регулятора управления) и соединительных трубопроводов. У Регулятора с высоким выходным давлением стабилизатор
отсутствует.

Назначение

Регуляторы давления газа РДП предназначены для установки в газорегуляторных пунктах (ГРП) систем газоснабжения городов и других населенных пунктов, в газорегуляторных установках (ГРУ) промышленных и коммунально-бытовых предприятий и других объектах газоснабжения.

Регуляторы обеспечивают редуцирование и поддержание заданного давления природного газа, пропан-бутана, воздуха, азота и других неагрессивных газов на выходе независимо от изменения расхода газа и входного давления и автоматическое отключение подачи газа при аварийном повышении и понижении выходного давления сверх допустимых заданных значений.

Условия эксплуатации

Регуляторы эксплуатируются в районах с умеренным и холодным климатом в условиях, нормированных для исполнения УХЛ, категории 2 по ГОСТ 15150, но при температуре окружающего воздуха от - 40 до + 60°С. Температура газа от - 40 до + 70°С.

Гарантия - 3 года.

Технические характеристики

НАИМЕНОВАНИЕ ПАРАМЕТРА И РАЗМЕРА Значение для исполнения
РДП-25 РДП-50 РДП-100 РДП-200
1. Номинальное давление
PN, МПа (кгс/см2)
ASME B 16.5 ANSI
1,6 (16)
Class 150
2. Номинальный диаметр
DN
NPS
25
1’’
50
2’’
100
4’’
200
8’’
3. Диапазон входных давлений, МПа: 0,05-1,2
4. Диапазон выходных давлений, МПа: 0,002-0,6
5. Коэффициент условной пропускной способности,
Kv
12,5 30 120 400
6. Стабильность поддержания выходного давления, %, не более ± 5%
7. Соединение с газопроводом по ГОСТ 33259-2015
8. Габаритные размеры, мм (“), не более
длина
ширина
высота
271
458
471
285
450
535
388
530
615
450
635
795
9. Масса, кг, не более 16 25 65 100
