Установки подготовки топливного, пускового и импульсного газа (УПТПИГ)

Условия эксплуатации

УПТПИГ предназначены для эксплуатации в районах с умеренным (У, N) и умеренно-холодным климатом (УХЛ, NF), а также в районах с холодным климатом (ХЛ, F). Климатическое исполнение УПТПИГ выбирают в зависимости от района строительства, в соответствии с требованиями ГОСТ 15150-69. УПТПИГ может эксплуатироваться в районах с сейсмичностью до 9 баллов включительно по СНиП РК 2.03-30-2006. Расчетная снеговая нагрузка (200кгс/м² ) соответствует требованиям V территориального района, а ветровая нагрузка (85кгс/м² ) — VII территориального района по СНиП 2.01.07–85.

УПТПИГ осуществляет следующие функции:

• очистка поступающего на установку газа от механических и жидких примесей;
• учёт расхода газа, проходящего через установку;
• осушка импульсного газа;
• подогрев и поддержание в заданном диапазоне в автоматическом режиме температуры топливного и пускового газа;
• редуцирование и поддержание в заданном диапазоне в автоматическом режиме давления топливного, пускового и импульсного газа газотурбинных установок газоперекачивающих агрегатов, аварийных источников электроснабжения, установок термического обезвреживания продуктов очистки газа и местных потребителей;
• измерение и контроль параметров воздушной среды, загазованности укрытия установки с выдачей параметров на АРМ диспетчера компрессорного цеха;
• автоматический контроль систем инженерного обеспечения, пожарной сигнализации и контроль доступа в укрытие установки с выдачей параметров на АРМ.

Узел очистки газа

Узел (блок) очистки и осушки газа предназначен для очистки газа на входе установки подготовки топливного, пускового и импульсного газа от жидкости и механических примесей, а также его осушки. Узел состоит из 2 технологических линий (основной и резервной), в каждую из которых входит фильтр-сепаратор, фильтр-осушитель, трубопроводы с запорной и регулирующей арматурой и контрольно-измерительные приборы.



Узел очистки газа

Блок подогрева газа

Блок подогрева газа имеет в своем составе подогреватель типа ПГ с промежуточным теплоносителем и узел (блок) подготовки теплоносителя, который обеспечивает подогрев газа и позволяет в автоматическом режиме поддерживать заданные параметры вне зависимости от объема расхода подогреваемого газа.

Узел подготовки теплоносителя служит для подогрева теплоносителя, обеспечения его циркуляции, поддержания требуемого избыточного давления и регулирования расхода.

Узел подготовки теплоносителя

Узел теплообменных аппаратов ПГ

Узел замера расхода газа

Узел замера расхода газа предназначен для замера общего количества газа, поступающего на установку, а также для замера количества топливного и пускового газа. В состав узла входят технологические линии замера общего количества газа и замера количества нагретого топливного газа, снабженные регулирующей, запорной арматурой, приборами КИПиА. В узле предусмотрено переключение рабочих линий на резервную или байпасную.

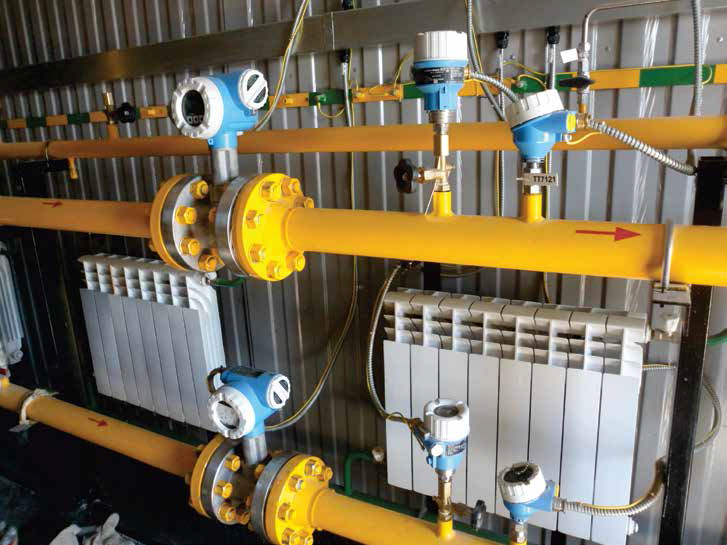

 Узел замера расхода газа

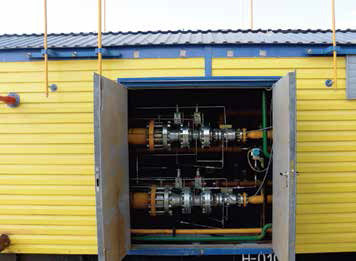

Узел редуцирования газа

Узел редуцирования газа служат для редуцирования и поддержания заданного давления топливного газа. Имеет в своем составе две линии редуцирования газа (основную и резервную) для обеспечения газом газотурбинных двигателей; линию редуцирования пускового газа для запуска газотурбинного двигателя; две линии редуцирования газа на собственные нужды (основная и резервная) для обеспечения станции газом среднего давления.

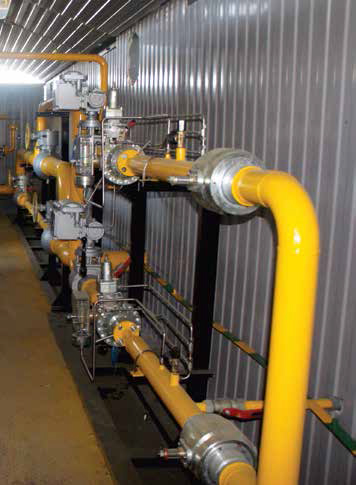

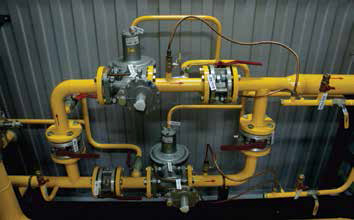

Узел редуцирования газа

Узел осушки и хранения импульсного газа

Узел осушки и хранения импульсного газа предназначен для осушки импульсного газа до точки росы по влаге - 55°С при рабочем давлении, а также для накопления импульсного газа в ресивере (аккумуляторе) и выдачи его по мере необходимости для управления пневмоприводной арматурой КС.

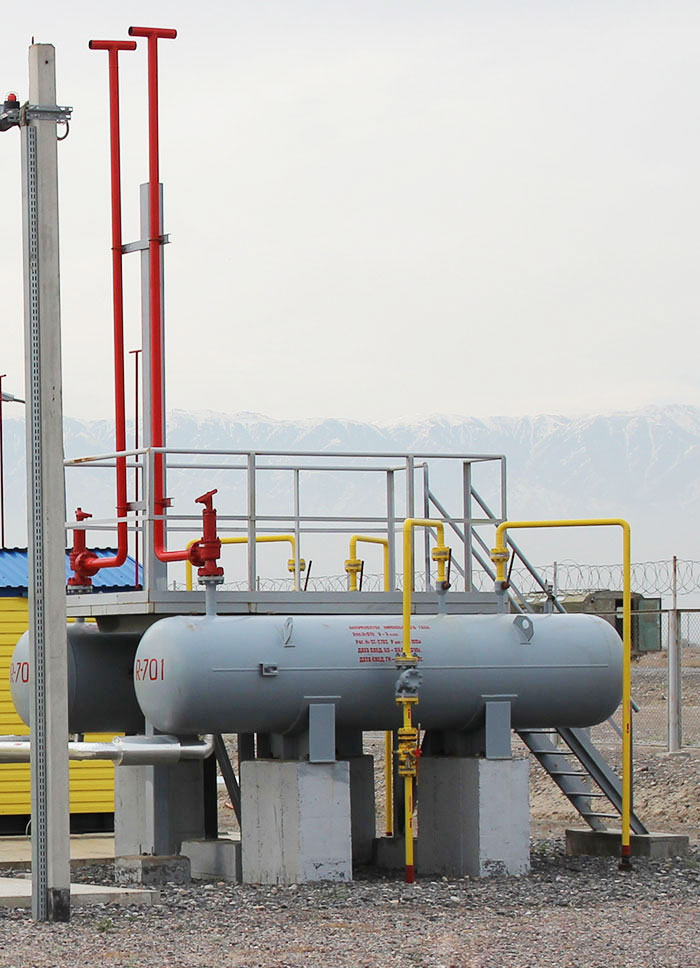

 Аккумулятор импульсного газа
