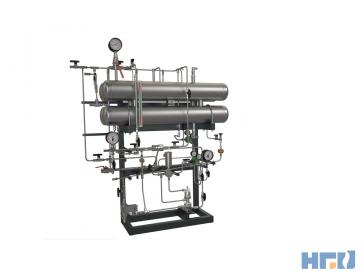

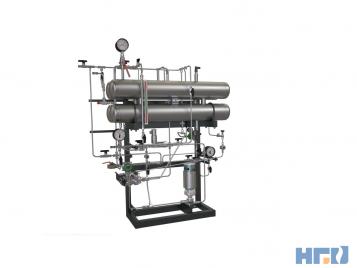

Узел одоризации газа УАОГ

Назначение

Узел автоматической одоризации газа предназначен для автоматической подачи одоранта(этилмеркаптана) в поток газа пропорционально его расходу с целью придания газу характерного запаха.



Достоинства УАОГ

Простота конструкции;
Надежность конструкции;
Удобство в обслуживании;
Точность дозирования;
Работа одоризатора не зависит от давления одорируемого газа;
Одоризатор работает без перепада давления одорируемого газа;
Давление одорируемого газа до 160 кг/ см2.


Преимущества

Дозирование одоранта осуществляется дозирующими насосами НИД производства АО «Газап-
парат»;
Одоризатор по требованиям может быть оборудован узлом учета одоранта;
Микропроцессорный блок управления обеспечивает автоматическое дозирование подачи одоранта в поток газа и передачу сигналов о технологических процессах;
Процесс одоризации газа соответствует всем стандартам, принятым в области экологии и безопасности объектов газовой промышленности;
Применение герметичного дозирующего насоса обеспечивает отсутствие утечек паров одоранта в атмосферу;
Заправка расходной емкости осуществляется непосредственно во время процесса одоризации;
Возможность обеспечения работы в полностью автоматическом режиме позволяет успешно применять изделия на объектах, реализующих технологию удаленного («безлюдного») управления;
Получение информации о необходимом объеме дозирования происходит как с вычислителей расхода природного газа, так и с любой системы «верхнего уровня»;
Возможность использования одного одоризатора на оборудовании с несколькими технологическими трубопроводами.


Технические характеристики

Наименование параметра или харатеристики Значение
1 2
1. Максимальный расход одорируемого газа, Нм2 /ч   180000
2. Погрешность дозирования одоранта  ±1%
3. Рабочая среда Природный газ по ГОСТ 5542, этилмеркаптан
4. Температура рабочей среды, °C  -5...+40
5. Масса, кг в соответствии с комплектом рабочих чертежей
6. Габаритные размеры, мм в соответствии с комплектом рабочих чертежей

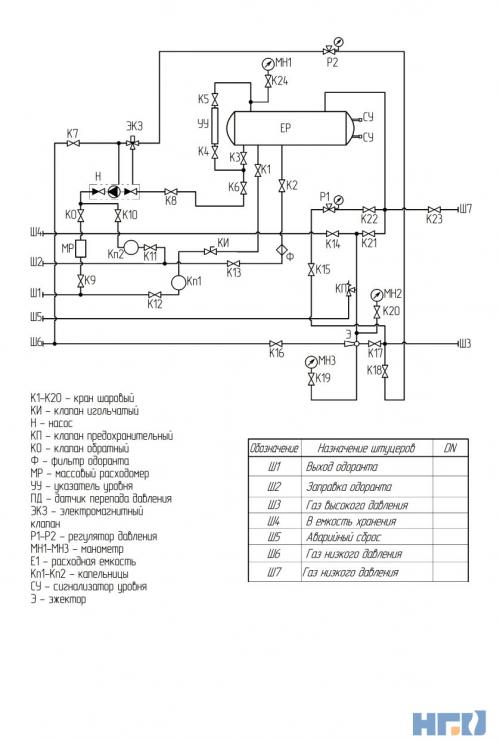

 Схема УАОГ с насосом НИД-Г и объемным расходомером

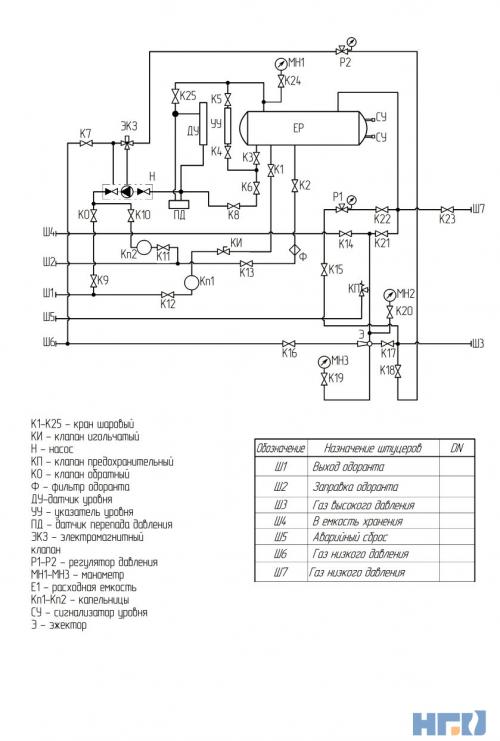

Схема УАОГ с насосом НИД-Г и датчиком перепада давления

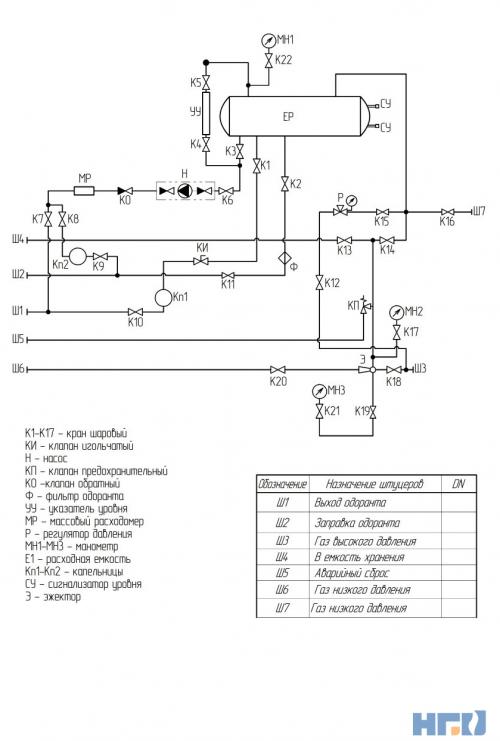

Схема УАОГ с насосом НИД-Э и объемным расходомером

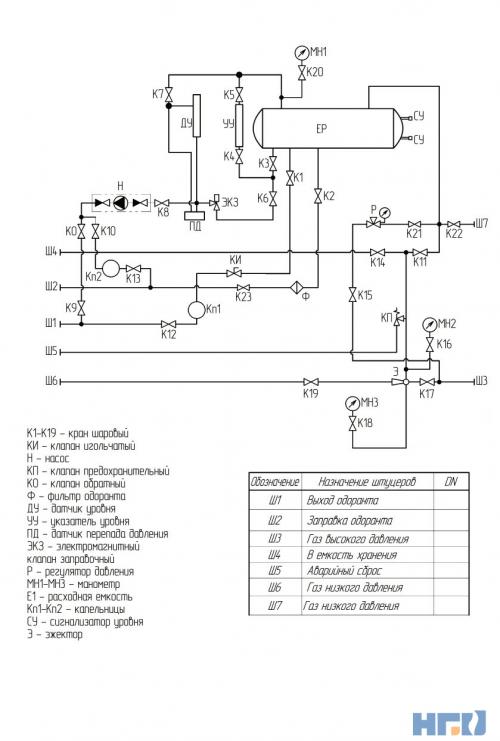

Схема УАОГ с насосом НИД-Э и датчиком перепада давления
