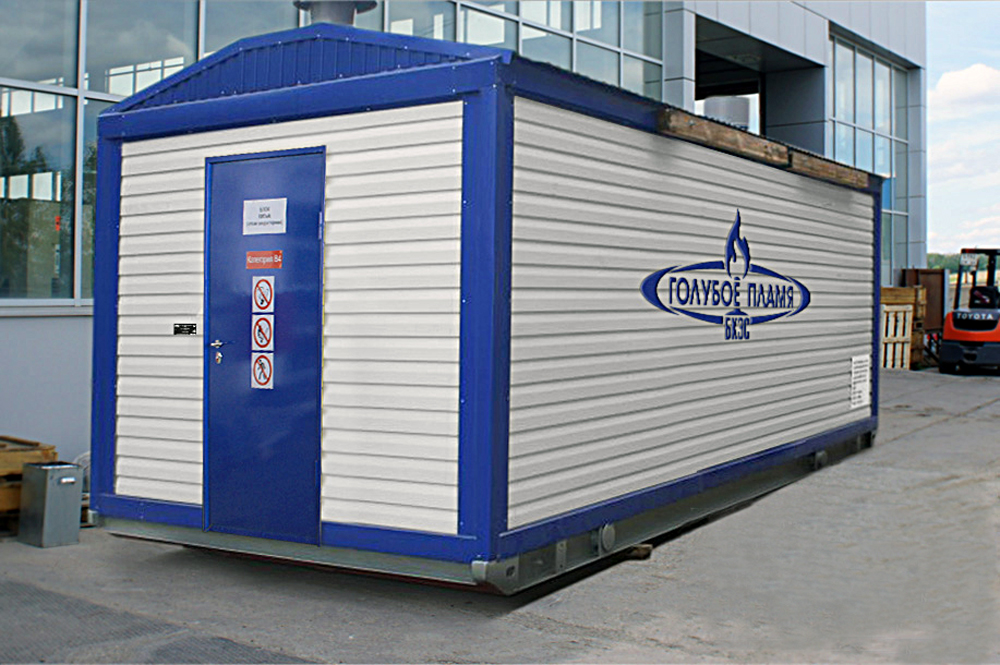

Блочно-комплектные энергосооружения БКЭС

Технические характеристики

Область применения:

• установка на добывающих и перерабатывающих нефте- и газопромыслах для их электроснабжения и обеспечения теплом;
• установка на магистральных и промысловых нефте- и газопроводах и их отводах в местах отсутствия ЛЭП для снабжения электроэнергией аппаратуры управления и мониторинга, электрохимической защиты и т.п., а также обеспечения теплом пунктов контроля и управления;
• установка в местах, удаленных от традиционных энергетических источников, для снабжения электрической и тепловой энергией предприятий и установок, вахтовых поселков, небольших населенных пунктов, отдельных зданий и жилых домов;
• установка при наличии стационарных энергосетей в условиях городов и поселков для электро- и теплоснабжения отдельных производственных объектов, групп общественных, жилых зданий, спортивно-оздоровительных, учебных заведений, больниц, отдельных зданий.

БКЭС могут применяться в качестве:

• основных источников электро- и тепловой энергии в автономном режиме;
• отдельной сети, образованной кластерами из нескольких БКЭС, имеющей единую систему управления;
• источников, работающих параллельно со стационарными энергосетями, с интегрированной системой управления.

Во всех вариантах применения БКЭС особенностью является возможность интеграции их систем управления в вышестоящую систему телемеханики, что позволяет в реальном времени контролировать технологические параметры и режимы работы БКЭС и вести их диагностику или производить изменения. Во время работы БКЭС их системы управления формируют архивные данные по параметрам, технологическим ошибкам, авариям, времени наработки и др.

В состав БКЭС входят:

• блок-контейнер ( блок-контейнеры) с необходимыми инженерными системами, разделенный на функциональные отсеки в зависимости от состава БКЭС;
• отсек аппаратный и управления, включающий силовые шкафы, шкафы управления, аппаратуру телемеханики и связи, а также оборудование ЭХЗ (при заказе);
• отсек технологический с основным источником энергии;
• отсек технологический с резервным источником энергии (при необходимости резервирования).

Основные системы, обеспечивающие работу БКЭС

• система управления и контроля;
• система телемеханики и связи;
• система рабочего и аварийного освещения;
• система отопления (использование режима когенерации);
• система кондиционирования и вентиляции;
• система охранно-пожарной сигнализации;
• система контроля загазованности;
• система автоматического пожаротушения (при необходимости).

Преимущества БКЭС

• компактность, простота установки и запуска в работу (БКЭС поставляются в полной заводской готовности) без дополнительных затрат;
• низкие затраты при эксплуатации;
• широкий спектр газообразного топлива по химическому составу и теплотворной способности;
• высокая надежность в работе, большой моторесурс, длительный межсервисный период;
• комбинированное производство электроэнергии и тепла;
• надежное автономное электро- и теплоснабжение;
• возможность работы параллельно со стационарными энергосетями;
• возможность создания кластеров необходимой мощности с единой системой управления;
• высокая степень автоматизации, возможность интеграции в вышестоящую систему телемеханики с дистанционным управлением в реальном времени;
• независимость от постоянно растущих тарифов на электро- и тепловую энергию централизованных сетей;
• хорошие экологические характеристики – минимальные выбросы в атмосферу вредных веществ;
• низкий уровень шума и вибраций;
• для исполнений У1 эксплуатация от минус 40 до плюс 50 °С;
• для исполнений ХЛ1 эксплуатация от минус 60 до плюс 45 °С.

Комплект поставки БКЭС

• Распределительное устройство высшего напряжения РУВН (по опросному листу);
• Распределительное устройство низшего напряжения РУНН (по опросному листу);
• Щит собственных нужд (ЩСН);
• Шкаф локальной автоматики с ИБП (по опросному листу);
• Силовой(ые) трансформатор(ы) (по опросному листу);
• Газопоршневой или дизельный электроагрегат (по опросному листу);
• Узел подвода топлива (по опросному листу);
• Топливный бак (при БКЭС с дизельным электроагрегатом);
• Запасные части и принадлежности согласно спецификации на БКЭС;
• Комплект средств индивидуальной защиты;
• Техническая документация на БКЭС;
• Маслоприемник (по опросному листу, в случае применения маслонаполненного герметичного трансформатора).

Блок-контейнеры БКЭС имеют степень защиты от пыли и влаги IР54. Системы автоматического управления БКЭС имеют канал для подключения внешней системы телемеханики RS485 с протоколом обмена данных Modbus RTU.
