Газоизмерительные станции (ГИС)

 ОПРОСНЫЙ ЛИСТ

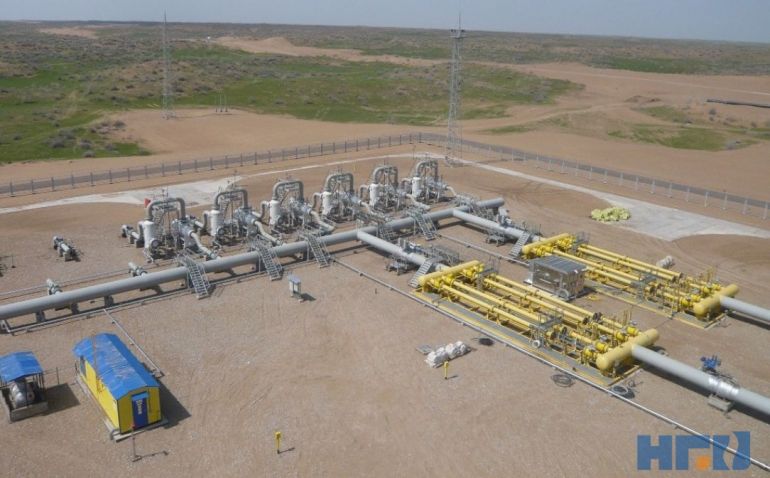

газоизмерительные станции ГИС, производитель Завод Нефтегазоборудование



Назначение газоизмерительных станций

Газоизмерительные станции (ГИС) предназначены для непрерывного автоматического измерения расхода газа, проходящего через измерительные трубопроводы, с определением его компонентного состава и теплотворной способности.

Методы измерения:

  • измерение расхода газа методом замера переменного перепада давления на сужающих устройствах (БСУ). Для этого на каждом измерительном трубопроводе устанавливается измеритель расхода газа в комплекте с датчиками перепада давления, давления и температуры;
  • измерение расхода газа ультразвуковым методом, основанном на явлении смещения звукового колебания движущейся средой при помощи установки ультразвукового расходомера.

Для коммерческого учета расхода газа природный газ приводится к стандартным условиям с помощью корректора, выбираемого заказчиком: Floboss 107, СуперФлоу, ERZ 2004 и т.д. Измерение абсолютного и дифференциального давлений, а также температуры газа производится датчиками. Для учета качественного состава газа ГИС комплектуется хроматографами, калориметрами,анализатором температуры точки росы углеводородов и воды.



В состав ГИС входят следующие узлы, блоки и системы:

Блок измерительных линий

Блок измерительных линий (БИЛ), включающий в свой состав:

  • коллекторы надземного или подземного исполнения;
  • преобразователи расхода (основные и дублирующие), в качестве которых применяются как ультразвуковые преобразователи расхода (УЗПР), так и быстросменные сужающие устройства (БСУ);
  • систему регулирования расхода газа (опционально);
  • измерительные линии, рабочие и резервные, с прямолинейными участками, расположенными непосредственно до и после преобразователей расхода;
  • запорную арматуру с электропневматическими или электрическими приводами;
  • вспомогательное оборудование и устройства (струевыпрямители, пробоотборные зонды, оборудование КИП, комплект обогреваемых соединительных трубопроводов).
газоизмерительные станции ГИС, производитель Завод Нефтегазоборудованиегазоизмерительные станции ГИС, пуско-наладочные работыгазоизмерительные станции ГИС, производитель Завод Нефтегазоборудованиегазоизмерительные станции ГИС, производитель Завод Нефтегазоборудованиегазоизмерительные станции ГИС, производитель Завод Нефтегазоборудование

Приборный блок-бокс
В блок-боксе монтируются поточные газовые хроматографы, анализаторы точки росы по влаге и углеводородам вместе с преобразователями давления вычислительных комплексов измерения расхода газа.

Приборный блок-бокс, производитель Завод Нефтегазоборудование

Система автоматизированного управления (САУ)

САУ предназначена для автоматизированного контроля и управления газоизмерительной станцией.
Конструктивно САУ ГИС состоит из следующих шкафов: пожарной и газовой сигнализации (F&G), аварийного останова (ESD), технологического (SCS), измерительного (Metering), телеметрии (RTU) и других вспомогательных шкафов и клеммных коробок.

Система автоматизированного управления САУ, производитель Завод НефтегазоборудованиеСистема автоматизированного управления САУ, производитель Завод НефтегазоборудованиеСистема автоматизированного управления САУ, производитель Завод Нефтегазоборудование



Установка подготовки топливного, пускового и импульсного газа (УПТПИГ)

В зависимости от технического задания может входить в состав ГИС

УПТПИГ предназначена для предварительной подготовки (фильтрация, учет, осушение, редуцирование и стабилизация рабочих параметров) газа.

УПТПИГ имеет моноблочную конструкцию и включает в себя блок-контейнер и технологическое оборудование (узлы очистки, подогрева, редуцирования, измерения расхода газа), размещенное внутри.

В блоке имеется два отсека: технологический с технологическим оборудованием и узлом предотвращения гидратообразования и котельная, в которой находятся котлы для подогрева теплоносителя, системы автоматического управления, электроснабжения, связи, телемеханики, отопления и вентиляции.

Установка подготовки топливного, пускового и импульсного газа УПТПИГ, производитель Завод Нефтегазоборудование

Узел очистки газа
Узел очистки представляет собой комплекс оборудования для эффективной очистки газа. В состав комплекса  входят пылеуловители циклонного типа (ПЦТ), которые очищают газ от влаги и механических примесей до 10 мкм, дополнительно могут быть установлены фильтры-сепараторы, позволяющие  довести степень очистки газового потока до 5 мкм.

В узле очистки газа предусмотрена система слива конденсата  в емкость сбора, хранения и выдачи конденсата. Контроль загрязнения фильтра-сепаратора и пылеуловителя циклонного типа осуществляется с помощью датчиков перепада давления.

Пылеуловитель циклонного типа (ПЦТ) Фильтр-сепаратор (ФС)
Пылеуловитель циклонного типа, производитель Завод НефтегазоборудованиеПылеуловитель циклонного типа, производитель Завод Нефтегазоборудование Фильтр-сепаратор ФС, производитель Завод НефтегазоборудованиеФильтр-сепаратор ФС, производитель Завод Нефтегазоборудование

Блочно-комплектные электростанции (БКЭС)

В зависимости от технического задания может входить в состав ГИС
Блочно-комплектная электростанция (БКЭС) предназначена для снабжения электроэнергией, вырабатываемой газовыми поршневыми двигателями или микротурбинами при сгорании газообразного или жидкого топлива (в случае микротурбин, работающих на газообразном и жидком топливе), и обеспечения тепловой энергией (отопление, горячее водоснабжение, кондиционирование, холодильное оборудование) за счет утилизации энергии выхлопных газов различных объектов, расположенных вдали от стационарных энергосетей и работающих в автономном режиме или требующих небольших мощностей электро- и тепловой энергии.
