Пылеуловитель циклонного типа (ПЦТ)

ТУ 3683-006-55402257-2010
Разрешение на применение № РРС 00-043663

Назначение

Пылеуловитель циклонного типа предназначен для очистки природного и других газов от механических примесей и капельной жидкости.

ПЦТ устанавливается на магистральных и технологических трубопроводах и используется в качестве первой ступени очистки природного газа от механических примесей и капельной жидкости. Пылеуловители данного типа работают на принципе использования инерционных сил для улавливания взвешенных частиц.

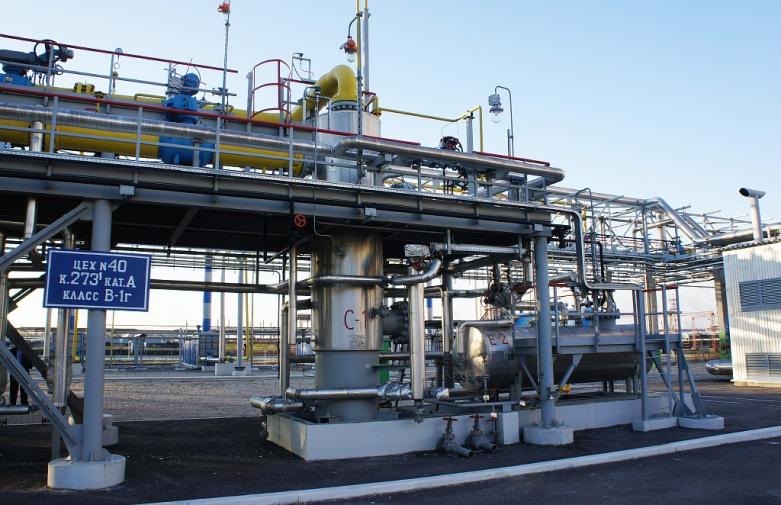

Представляет собой вертикальный сосуд на опоре, с эллиптическими днищами, подводящими и отводящими патрубками. Смотровые люки используются для осмотра и ремонта пылеуловителя. У основания опоры имеются отверстия для крепления к фундаменту с помощью фундаментных болтов.

Эксплуатируется на открытом воздухе.

Очищаемый природный газ попадает в ПЦТ через входной патрубок. При входе внутрь газ соударяется с отбойником, в результате чего крупные капли жидкости оседают на поверхности отбойника и стекают в нижнюю полость сосуда. После контакта с отбойником газ направляется в неподвижно закрепленные в верхней и нижней решетках циклоны. В цилиндрической части циклонов газ закручивается, благодаря приваренным направляющим и под действием центробежных сил, твердые частицы и капли жидкости отбрасываются от центра к периферии и по стенкам стекают в коническую часть циклонов. Количество циклонов подбирается с учётом требуемой эффективности очистки. Уровень конденсата в нижней полости пылеуловителя контролируется сигнализаторами уровня. Сброс конденсата с верхней и нижней решеток осуществляется через соответствующие штуцера.

Технические характеристики

Наименование параметра и характеристики	Значение
Рабочее давление, МПа	10,0-16,0
Рабочая среда	Природный газ с содержанием механических примесей и жидкости (конденсат, метанол, вода)
Рабочая температура среды, ⁰С	минус 10-плюс 50
Минимальная температура стенки, ⁰С	минус (60-50)
Степень очистки, % частицы до 5 мкм частицы до 10 мкм частицы до 20 мкм	65-85 85-90 90-99
Пропускная способность, м³/ч	20000.....1000000
Диаметр корпуса по ГОСТ 9617-76, мм	150,200,300,400, 500, 700
Диаметр входного и выходного патрубков, мм	рассчитывается
Толщина стенки, мм	рассчитывается
Условный диаметр конического циклонного элемента, мм	рассчитывается
Количество конических циклонных элементов, шт	рассчитывается
Климатическое исполнение по ГОСТ 15150	У, ХЛ, УХЛ
Допустимая сейсмичность района по СНиП II-7-81, балл	9
Группа сосуда по ГОСТ 34347-2017	1
