Пункт газорегуляторный блочный «Голубое пламя» (ПГБ)

ОПРОСНЫЙ ЛИСТ

ТУ 4859-003-55402257–2009
Разрешение № РРС-04-11 000 356

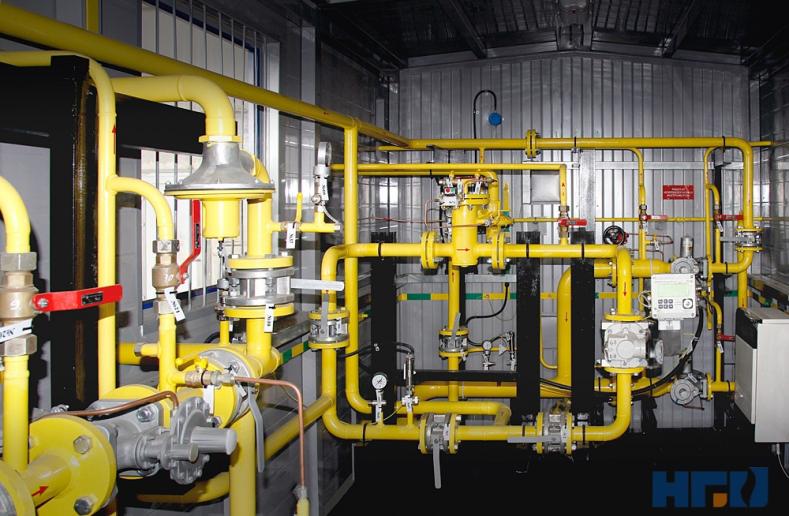

Пункт газорегуляторный блочный ПГБ, производитель Завод НефтегазоборудованиеПункт газорегуляторный блочный ПГБ, производитель Завод Нефтегазоборудование

Назначение пункта газорегуляторного блочного

Пункт газорегуляторный блочный ПГБ предназначен для:

  • снижения давления природного газа по ГОСТ 5542 с высокого и среднего давления до требуемого и автоматического поддержания его в заданных пределах;
  • очистки газа от механических примесей;
  • коммерческого или технологического учёта расхода газа;
  • автоматического отключения подачи газа при аварийном повышении или понижении выходного давления.

Пункт газорегуляторный блочный ПГБ применяются в системах газораспределения и газопотребления в промышленности и коммунально-бытовой сфере.

Условия экплуатации ПГБ

ПГБ предназначены для эксплуатации в районах с умеренным (У, N) и умеренно-холодным климатом (УХЛ, NF), а также в районах с холодным климатом (ХЛ, F).
Климатическое исполнение ПГБ выбирают в зависимости от района строительства, в соответствии с требованиями ГОСТ 15150–69. ПГБ могут эксплуатироваться в районах с сейсмичностью до 8 баллов включительно по СНиП П-7-81. Расчетная снеговая нагрузка (200кгс/м2) соответствует требованиям V территориального района, а ветровая нагрузка (85кгс/м2) — VII территориального района по СНиП 2.01.07–85.





Пункт газорегуляторный блочный ПГБ, производитель Завод НефтегазоборудованиеПункт газорегуляторный блочный ПГБ, производитель Завод Нефтегазоборудование

Состав изделия ПГБ

В структуру ПГБ в зависимости от технического задания могут входить:



Узел очистки газа

Узел учета расхода газа

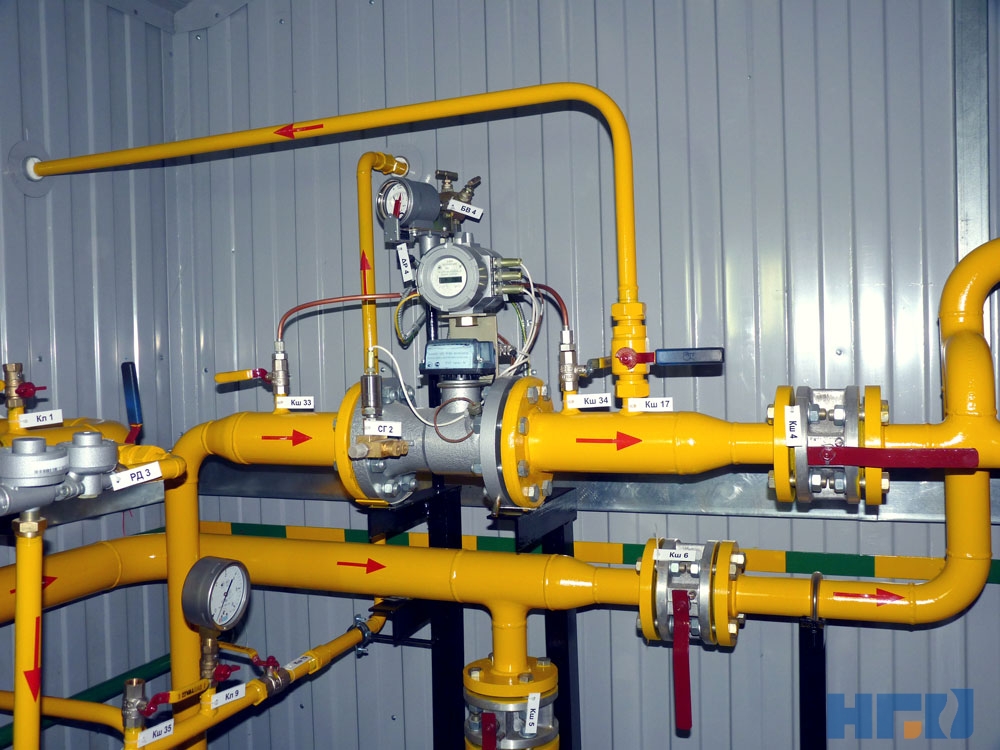

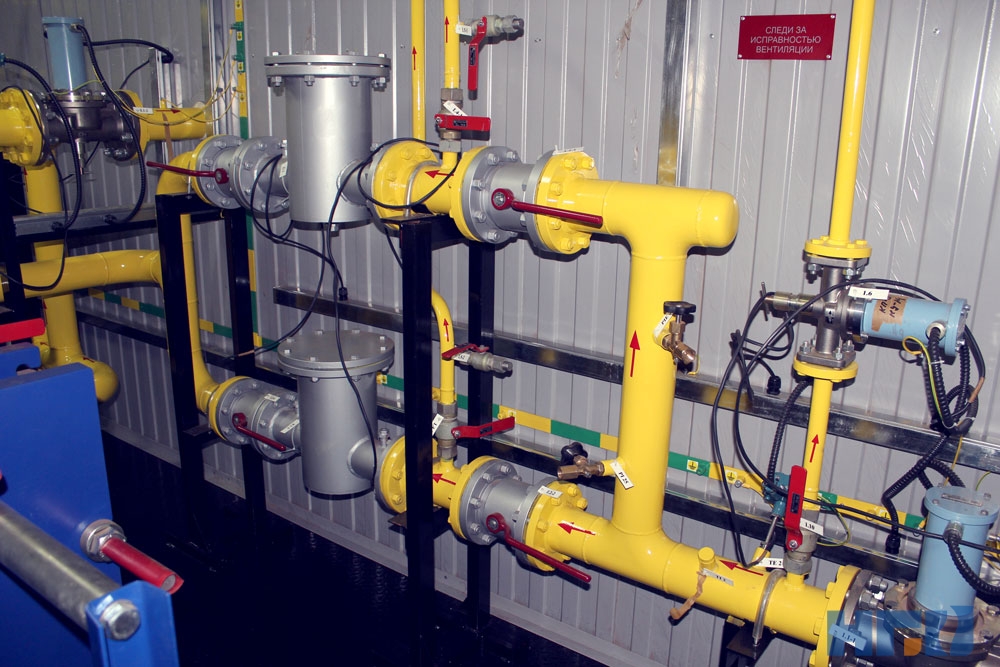

Узел очистки газа в составе ПГБ Узел учета расхода газа в  составе ПГБ
Узел очистки газа состоит из основной и резервной ниток очистки (в зависимости от требования Заказчика). В качестве средств измерения могут использоваться турбинные, ротационные, ультразвуковые, вихревые счетчики, сужающие устройства.



Узел редуцирования давления газа

Отсек КИПиА с САУ ТП и телеметрией

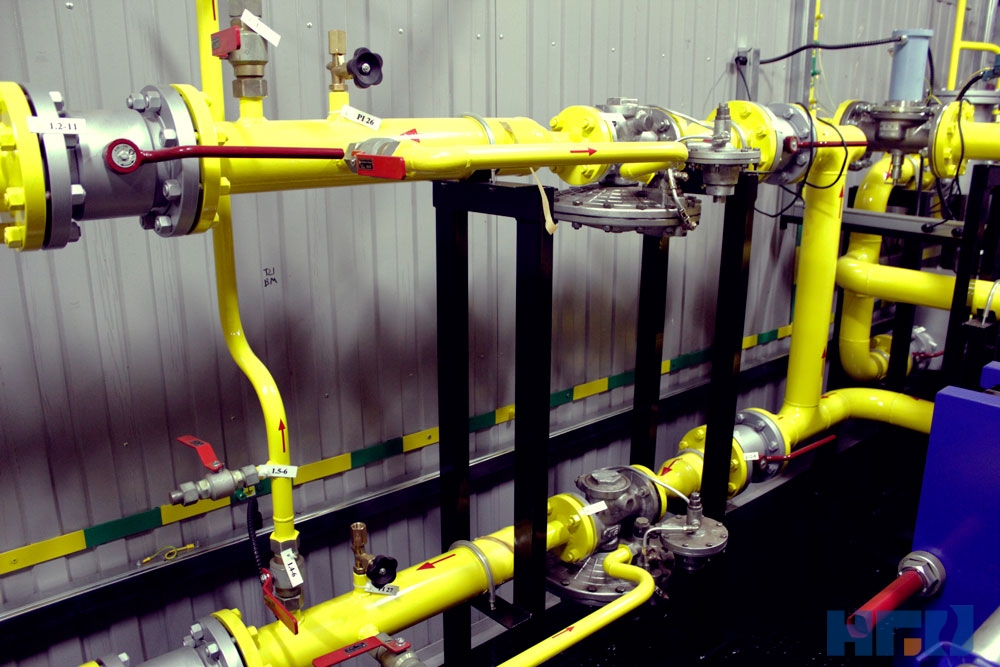

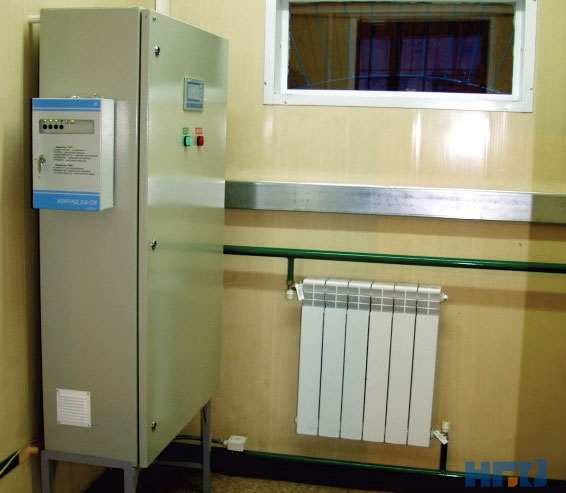

Узел редуцирования давления газа в  составе ПГБ Отсек КИПиА с САУ ТП и телеметрией в  составе ПГБ
В узел редуцирования входят рабочие и резервные нитки редуцирования. Предусмотрен автоматический переход с основных ниток редуцирования давления газа на резервные (в зависимости от требования заказчика возможно предусмотреть байпасную линию редуцирования). САУ ТП ПГБ осуществляет автоматическое управление запорной арматурой и контроль за состоянием работы всего технологического процесса. Защитные алгоритмы САУ обеспечивают высокую безопасность эксплуатации, отсекая
ПГБ при отклонении давления от нормы, сигнале пожара, превышении концентрации горючих газов в отсеках.



Узел замера газа

Узел подогрева газа

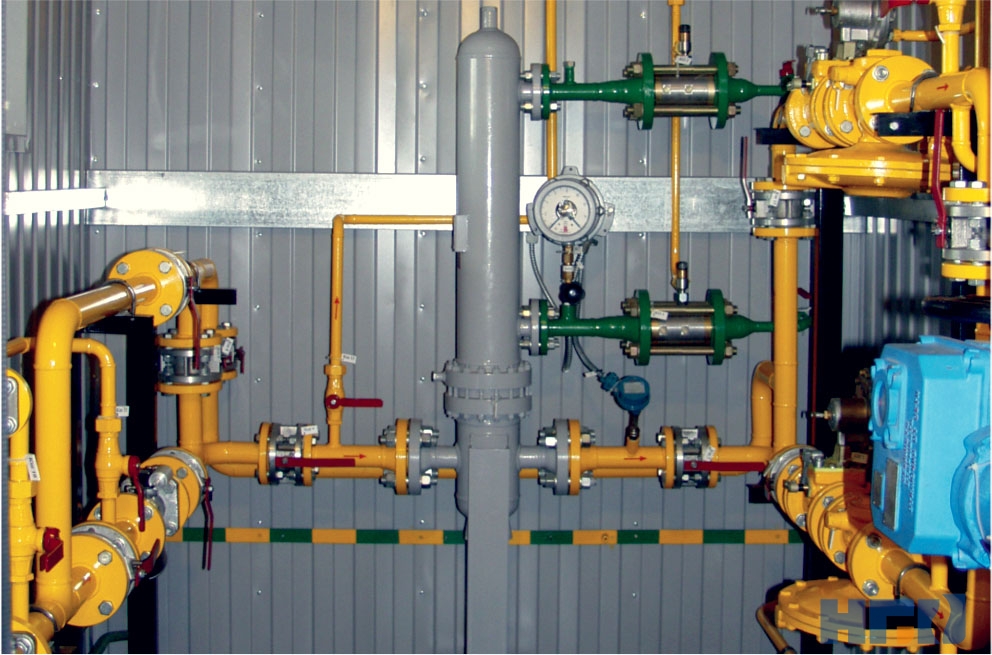

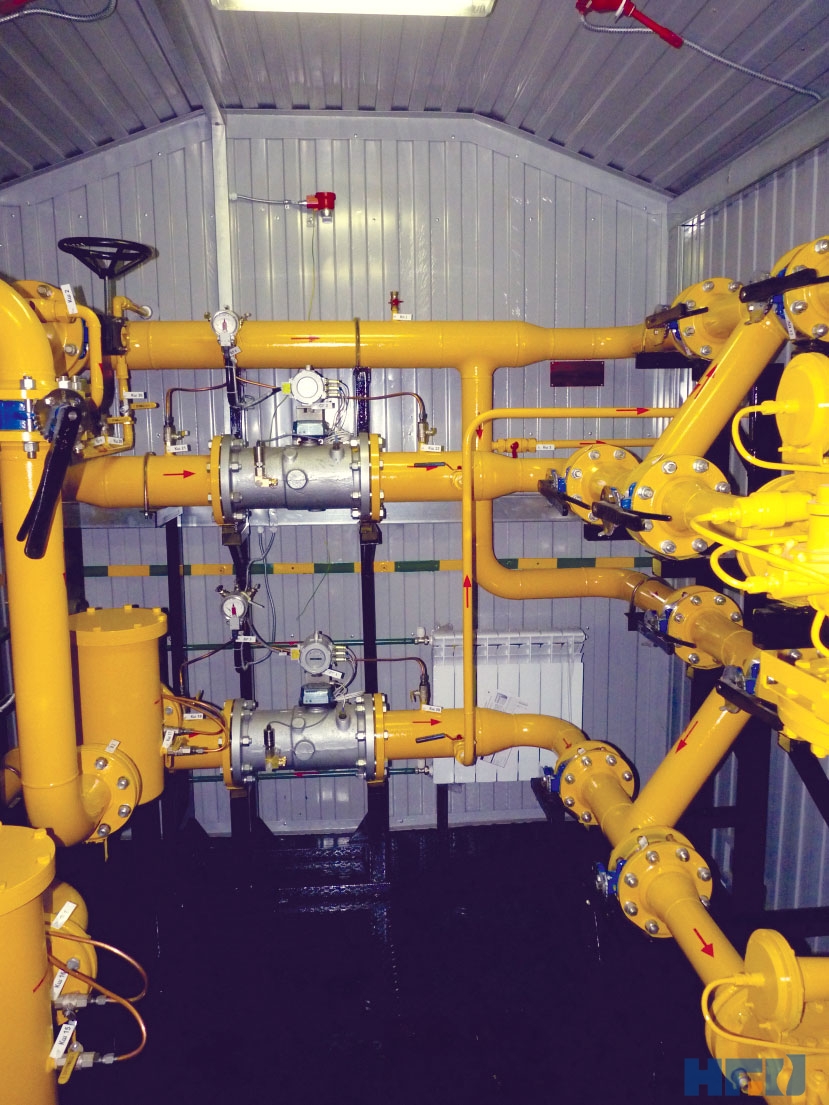

Узел замера газа в составе ПГБ Узел подогрева газа в составе ПГБ



Узел обогрева блоков (котельная)

Датчик загазованности и пожарно-охранной сигнализации

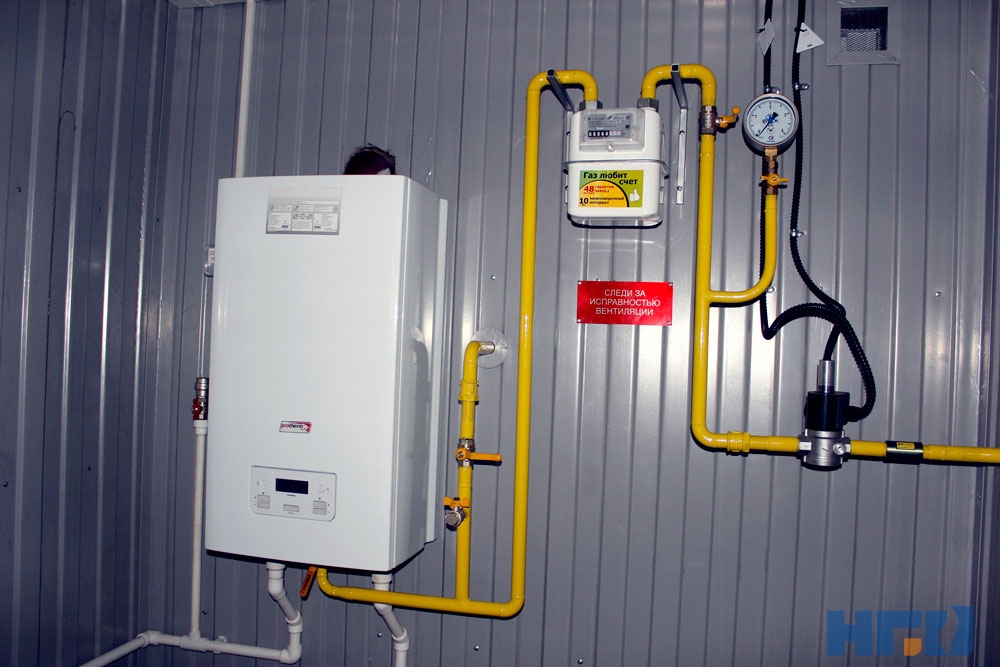

Узел обогрева блоков котельная в составе ПГБ датчик загазованности и пожарно-охранной сигнализации в составе ПГБ
ПГБ оснащён системой контроля загазованности, пожарно-охранной сигнализацией, системой автоматизированного управления технологическим процессом САУ ТП ПГБ.



Пункт газорегуляторный блочный ПГБ, производитель Завод Нефтегазоборудование



Исполнение ПГБ

Технологическое оборудование ПГБ размещено в блок-контейнере, обеспечивающем защиту от воздействия климатических факторов и несанкционированного доступа. Блок-контейнер ПГБ состоит из цельносварного металлического каркаса,
установленного на жёсткой раме из профильного материала. В качестве утеплителя используются негорючие минераловатные плиты на основе базальтового волокна, предусмотрена гидро- и пароизоляция. Внутренняя отделка стен и потолка выполнена профлистом стеновым С8 окрашенным, прикреплённым к каркасу через стекломагниевый лист СМЛ (негорючий материал) для минимизации «мостов холода». Наружная отделка: стен — металлосайдинг, крыши — профлист МП-20. Блок-контейнер разделен герметичной перегородкой на два помещения: помещение, в котором размещено технологическое оборудование и помещение, в котором размещена система отопления и система автоматизированного управления технологическими процессами (САУ ТП ПГБ). Каждое помещение имеет отдельный вход.

Завод «Нефтегазоборудование» имеет опыт разработки ПГБ различных модификаций: с двумя и более выходами, с разными регуляторами (на среднее и низкое давление) и на большие расходы газа (до 500.000 нм3/ч и более).

Наши технические специалисты в кратчайшие сроки рассмотрят Вашу заявку и окажут квалифицированную помощь в подборе конфигурации оборудования и комплектующих.



Завод «Нефтегазоборудование» имеет опыт разработки ПГБ различных модификаций: с двумя и более выходами, с разными регуляторами (на среднее и низкое давление) и на большие расходы газа (до 500.000 нм3/ч и более).
