Установка подготовки топливного, пускового и импульсного газа УПТПИГ, производитель Завод Нефтегазоборудование

УПТПИГ для ГПЭС Энергокомплекса юго-западной части Крапивинского месторождения
ООО «Газпромнефть Восток»

Установка подготовки топливного, пускового и импульсного газа УПТПИГ, производитель Завод НефтегазоборудованиеУстановка подготовки топливного, пускового и импульсного газа УПТПИГ, производитель Завод НефтегазоборудованиеУстановка подготовки топливного, пускового и импульсного газа УПТПИГ, производитель Завод Нефтегазоборудование

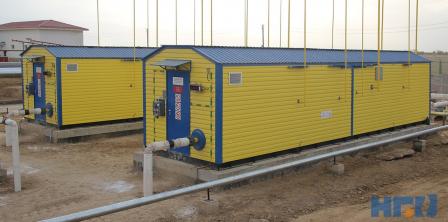

Блок подготовки топливного и пускового газа БПТГ «Голубое пламя» производительностью 2 500 нм³/час, Иркутская область, Катангский район, Даниловское нефтегазоконденсатное месторождение, ООО «Иркутская нефтяная компания»

Установка подготовки топливного, пускового и импульсного газа УПТПИГ, производитель Завод Нефтегазоборудование

Установка подготовки топливного и пускового газа УПТПГ производительностью 30 000 нм3/час для компрессорной станции КС-7, газопровод «Казахстан-Китай»

Установка подготовки топливного, пускового и импульсного газа УПТПИГ, производитель Завод Нефтегазоборудование



Назначение

Установка подготовки топливного, пускового и импульсного газа УПТПИГ предназначена для обеспечения топливным, пусковым и импульсным газом компрессорных цехов с газотурбинными, газоперекачивающими агрегатами и электростанций собственных нужд с газотурбинным приводом.

Условия эксплуатации

УПТПИГ предназначены для эксплуатации в районах с умеренным (У, N) и умеренно-холодным климатом (УХЛ, NF), а также в районах с холодным климатом (ХЛ, F). Климатическое исполнение УПТПИГ выбирают в зависимости от района строительства, в соответствии с требованиями ГОСТ 15150-69. УПТПИГ может эксплуатироваться в районах с сейсмичностью до 9 баллов включительно по СНиП РК 2.03-30-2006. Расчетная снеговая нагрузка (200кгс/м2 ) соответствует требованиям V территориального района, а ветровая нагрузка (85кгс/м2 ) — VII территориального района по СНиП 2.01.07–85.

УПТПИГ осуществляет следующие функции:

  • очистка поступающего на установку газа от механических и жидких примесей;
  • учёт расхода газа, проходящего через установку;
  • осушка импульсного газа;
  • подогрев и поддержание в заданном диапазоне в автоматическом режиме температуры топливного и пускового газа;
  • редуцирование и поддержание в заданном диапазоне в автоматическом режиме давления топливного, пускового и импульсного газа газотурбинных установок газоперекачивающих агрегатов, аварийных источников электроснабжения, установок термического обезвреживания продуктов очистки газа и местных потребителей;
  • измерение и контроль параметров воздушной среды, загазованности укрытия установки с выдачей параметров на АРМ диспетчера компрессорного цеха;
  • автоматический контроль систем инженерного обеспечения, пожарной сигнализации и контроль доступа в укрытие установки с выдачей параметров на АРМ.

Установка подготовки топливного, пускового и импульсного газа УПТПИГ, производитель Завод Нефтегазоборудование

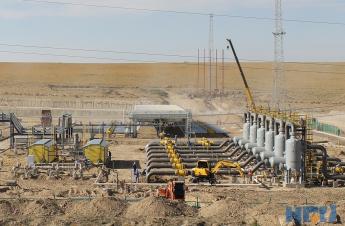

Площадка строительства объектов Газопровод «Казахстан-Китай», «КС-2», «КС-6» БПТГ «Голубое пламя» производительностью 22 000 нм3/час Заказчик: Южно-Казахстанский филиал ТОО «Дочерняя организация Китайской Нефтяной Инженерно-Строительной Группы» (ТОО «СPEСС»)

Установка подготовки топливного, пускового и импульсного газа УПТПИГ, производитель Завод НефтегазоборудованиеУстановка подготовки топливного, пускового и импульсного газа УПТПИГ, производитель Завод НефтегазоборудованиеУстановка подготовки топливного, пускового и импульсного газа УПТПИГ, производитель Завод Нефтегазоборудование

Состав изделия:

УПТПИГ представляют собой моноблочные или состоящие из нескольких блок-контейнеров изделия полной заводской готовности, предусматривающие монтаж на подготовленном фундаменте в месте эксплуатации. В состав УПТПИГ входят следующие узлы и блоки:



Узел (блок) очистки и осушки газа предназначен для очистки газа на входе установки подготовки топливного, пускового и импульсного газа от жидкости и механических примесей, а также его осушки. Узел состоит из 2 технологических линий (основной и резервной), в каждую из которых входит фильтр-сепаратор, фильтр-осушитель, трубопроводы с запорной и регулирующей арматурой и контрольно-измерительные приборы.

УПТПИГ узел очистки газа, производитель Завод Нефтегазоборудование, производитель Завод Нефтегазоборудование УПТПИГ, узел очистки газа, производитель Завод Нефтегазоборудование
Узел очистки газа

Блок подогрева газа имеет в своем составе подогреватель типа ПГ с промежуточным теплоносителем и узел (блок) подготовки теплоносителя, который обеспечивает подогрев газа и позволяет в автоматическом режиме поддерживать заданные параметры вне зависимости от объема расхода подогреваемого газа.

Узел подготовки теплоносителя служит для подогрева теплоносителя, обеспечения его циркуляции, поддержания требуемого избыточного давления и регулирования расхода.

УПТПИГ, узел подготовки теплоносителя, производитель Завод Нефтегазоборудование УПТПИГ, узел теплообменных аппаратов ПГ, производитель Завод Нефтегазоборудование
Узел подготовки теплоносителя Узел теплообменных аппаратов ПГ

Узел замера расхода газа предназначен для замера общего количества газа, поступающего на установку, а также для замера количества топливного и пускового газа. В состав узла входят технологические линии замера общего количества газа и замера количества нагретого топливного газа, снабженные регулирующей, запорной арматурой, приборами КИПиА. В узле предусмотрено переключение рабочих линий на резервную или байпасную.

УПТПИГ узел замера расхода газа, производитель Завод Нефтегазоборудование
Узел замера расхода газа

Узел редуцирования газа служат для редуцирования и поддержания заданного давления топливного газа. Имеет в своем составе две линии редуцирования газа (основную и резервную) для обеспечения газом газотурбинных двигателей; линию редуцирования пускового газа для запуска газотурбинного двигателя; две линии редуцирования газа на собственные нужды (основная и резервная) для обеспечения станции газом среднего давления.

УПТПИГ узел редуцирования газа, производитель Завод Нефтегазоборудование

УПТПИГ узел редуцирования газа, производитель Завод Нефтегазоборудование

УПТПИГ узел редуцирования газа, производитель Завод Нефтегазоборудование

Узел редуцирования газа

Узел осушки и хранения импульсного газа предназначен для осушки импульсного газа до точки росы по влаге - 55°С при рабочем давлении, а также для накопления импульсного газа в ресивере (аккумуляторе) и выдачи его по мере необходимости для управления пневмоприводной арматурой КС.

Аккумулятор импульсного газа, производитель Завод Нефтегазоборудование
Аккумулятор импульсного газа

В состав УПТПИГ входит также локальная система автоматизированного управления САУ ТП УПТПИГ на базе контроллеров Siemens Simatic S7, которая имеет возможность связи с САУ ТП компрессорной станции для передачи информации и принятия управляющих команд.

 Для заказа УПТПИГ просим Вас заполнить опросный лист, представленный на нашем сайте. Специалисты Завода «Нефтегазоборудование» помогут Вам в выборе комплектации УПТПИГ и учтут все детали при разработке проекта согласно  Вашему тех. заданию.
