Блоки автоматической одоризации газа «Голубое пламя» (БАОГ)

 ОПРОСНЫЙ ЛИСТ

ТУ 3689-002-55402257-2009
Разрешение на применение № РРС 00-35424

блок автоматической одоризации газа БАОГ серии Голубое пламя, производитель Завод Нефтегазоборудование

Назначение БАОГ

Блок автоматической одоризации газа (БАОГ) предназначен для дозированной подачи и учета количества подаваемого одоранта (этилмеркаптана С2Н5SH) в поток природного газа, перед подачей его потребителю, в автоматическом, полуавтоматическом и ручном режиме.

блок автоматической одоризации газа БАОГ, производитель Завод Нефтегазоборудование

Блок автоматической одоризации газа БАОГ



Условия эксплуатации

БАОГ предназначен для эксплуатации в макроклиматических районах с умеренным (У,N) и умеренно-холодным климатом (УХЛ, NF), а также в районах с холодным климатом (ХЛ, F).


БАОГ включает следующие основные элементы:

  1. Расходная емкость
  2. Узел замера уровня и регулирования подачи одоранта в составе:
    • датчик уровня
    • электромагнитный клапан дозирующий
    • электромагнитный клапан заправочный
  3. Указатель уровня с мерной линейкой
  4. Сигнализатор уровня СУ-60
  5. Эжектор газовый
  6. Манометры
  7. Редуктор газовый
  8. Арматура обвязки узла дозирования одоранта
  9. Блок управления БУ-103

БАОГ работает в 3-х режимах:

  • автоматическом,
  • полуавтоматическом
  • ручном режимах работы.

Управление осуществляется блоком управления БУ-103М (далее по тексту БУ), который устанавливается в комнате оператора.

Блок управления одоризатором отображает:<

  • текущий расход одоранта, г/час
  • текущий суточный и предыдущий суточный расход одоранта, кг/сутки
  • текущий месячный и предыдущий месячный расход одоранта, кг/месяц

Предусмотрен также ручной ввод фактической плотности одоранта.

БУ ведёт постоянный контроль за состоянием оборудования одоризатора и при выявлении отклонения от нормы выдаёт на верхний уровень сигнал «Неисправность одоризатора газа». Тип сигнала «Сухой контакт».

Автоматический режим работы

Режим автоматического дозирования через дозирующий клапан (ЭКД) с автоматической установкой значения расхода газа осуществляется следующим образом - сигнал о расходе газа в автоматическом режиме может подаваться в БУ в трех вариантах:

1.В виде токового сигнала с диапазоном от 4 до 20 мА. Минимальная производительность ГРС соответствует 4 мА настройки БУ, номинальное (максимальное) значение производительности ГРС - 20 мА настройки БУ. Значения минимальной и номинальной производительности каждой конкретной ГРС заносятся изготовителем в память БУ;
2.В виде непосредственного значения расхода газа по каналу «MODBUS»;
3.В виде импульсного сигнала от расходомера с установкой значения расхода газа, соответствующего одному импульсу.

Полуавтоматический режим работы

Режим полуавтоматического дозирования через дозирующий клапан с ручной установкой расхода газа. В данном режиме значение расхода газа для определения объема дозирования одоранта устанавливается оператором вручную. Оператор на внешнем устройстве замера расхода газа определяет текущее значение расхода газа (Q расх.) и заносит с помощью клавиатуры данное значение в БУ (функция «Расход ручного режима» рабочего меню). По величине основного сигнала формируется объемная производительность и частота включения электромагнитного дозирующего клапана. Минимальный интервал включения ЭКД соответствует максимальной производительности ГРС по газу, введенному в память БУ.

Ручной режим работы

Режим ручной настройки дозирования через регулирующий кран. Данный режим является резервным и применяется в случае отказа автоматической системы дозирования.


























































Схема автоматической одоризации газа:

схема автоматической одоризации газа



Варианты исполнения:

Шкафной

В шкафном исполнении предусмотрены следующие варианты в зависимости от климатической зоны эксплуатации:

  • без обогрева;
  • утепленный шкаф c обогревом на основе водяного обогрева от внешнего источника или электрообогрева во взрывозащищенном исполнении.

Блок одоризации газа в шкафном исполнении может быть укомплектован внутренним светильником во взрывозащищенном исполнении, а также датчиками загазованности и охранно-пожарной сигнализации.

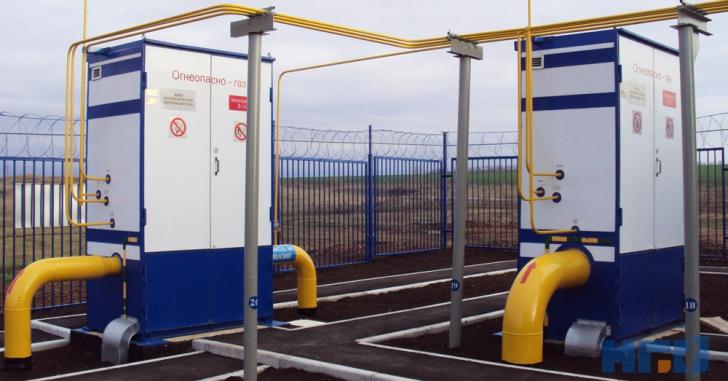

БАОГ в шкафном исполнении

БАОГ, производитель Завод НефтегазоборудованиеБАОГ, производитель Завод Нефтегазоборудование

В отсеке блок-бокса

В блочном исполнении предусмотрена установка охранно-пожарной сигнализации, системы принудительной автоматической вентиляции, датчиков контроля загазованности. Отопление блока водяное от внешнего источника или электрическое во взрывозащищенном исполнении.

Блок переключения и одоризации

Блок переключения и одоризации

Блок переключения и одоризации

odoriz

блок автоматической одоризации газа БАОГ, производитель Завод Нефтегазоборудованиеблок автоматической одоризации газа БАОГ, производитель Завод Нефтегазоборудование

Технические характеристики



Рабочее давление, МПа (кгс/см2) 0,3-1,2 (3-12)
Диапазон производительности по одорируемому газу, нм3/час 50 200.000 и более
Тип сигнала о расходе газа импульсный
4-20 мА
Modbus RTU
Геометрический объем расходной емкости, литр (в зависимости от исполнения) 84,2 173,2 251,7 500
Номинальный расход одоранта г/тыс. нм3 газа 16
Точность дозирования, %, не более 5
Напряжение питания, В 24
Потребляемая мощность, Вт, не более* 45 60
Габаритные размеры, мм**
- высота
- ширина
- глубина

2750
1600
1000

2750
1600
1200

2850
2000
1600

2850
2400
1600

Масса, кг, не более 800 1100 1500 1800

*   Без эл. отопления и освещения.
** Для исполнения с диапазоном применения от 10 до 50000 нм3/час, утеплённый, с эл. подогревом.

Блоки автоматической одоризации газа на производительность одорируемого газа более
100 тыс. нм3/час изготавливаются на основании опросных листов по индивидуальному заказу.
