Подогреватели газа (ПГ)

 ОПРОСНЫЙ ЛИСТ

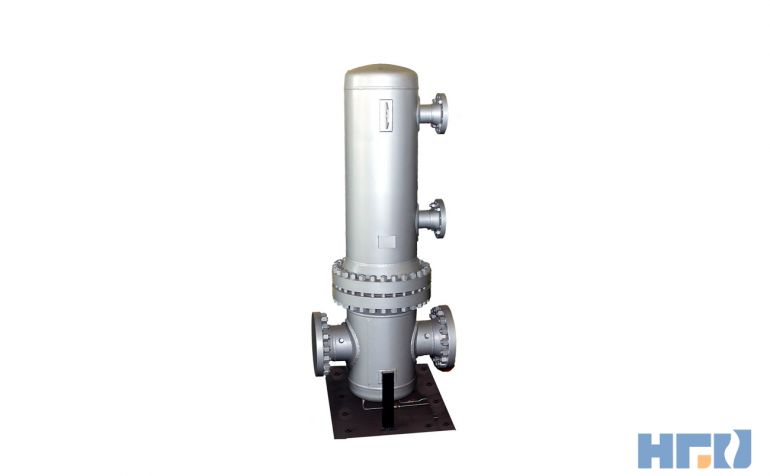

Подогреватели газа ПГ, производитель Завод Нефтегазоборудование               Подогреватели газа ПГ, производитель Завод НефтегазоборудованиеПодогреватели газа ПГ, производитель Завод НефтегазоборудованиеПодогреватели газа ПГ, производитель Завод Нефтегазоборудование



Назначение и устройство

Подогреватели газа производства ООО «Завод «Нефтегазоборудование» могут использоваться на объектах газового хозяйства как внутри помещения, так и на открытом воздухе. Для эксплуатации подогревателя газа на открытом воздухе теплообменный аппарат изолируется от окружающей среды посредством металлического утепленного кожуха.Подогреватель газа ПГ предназначен для подогрева природного газа, не содержащего агрессивных примесей, до заданной температуры. Подогрев газа осуществляется теплоносителем (низкозамерзающей жидкостью) или подготовленной водой от внешнего источника.

Простота конструкции подогревателя газа производства ООО «Завод «Нефтегазоборудование» снижает эксплуатационные затраты и увеличивает ресурс. По конструкции подогреватели газа представляют собой кожухотрубчатые теплообменники с U-образными трубным пучком. Трубный пучок изготавливается из нержавеющей стали и испытывается как отдельно, так и в сборе с подогревателем газа.



Пропускная способность ПГ, нм3/час

Давление,  МПа
ПГ 2,0 3,0 4,0 5,0 6,0 7,0 8,0 10,0
ПГ 50 3000 4500 6300 8000 10000 12000 14000 16250
ПГ 80 8000 12000 16500 21000 25500 30500 35500 45000
ПГ 100 12500 19000 25500 32500 40000 48000 56000 71000
ПГ 150 25000 41000 56000 72000 88500 105500 120500 160000
ПГ 200 45800 72800 99500 127500 157000 188000 219000 285000
ПГ 300 130000 195000 255000 320000 385000 450000 510000 640000



Основные размеры подогревателя газа

Подогреватель газа а, мм б, мм в, мм г, мм д, мм е, мм ж, мм и, мм к, мм Масса, кг
ПГ50/10,0 1330 596 352 166 50 547 57 57 159 102
ПГ80/10,0 1520 735 452 188 50 890 89 57 273 272
ПГ100/10,0 2100 1040 620 200 50 1000 108 89 325 440
ПГ 150/10,0 1953 964 568 250 50 1227 159 89 325 997
ПГ 200/10,0 2155 1010 620 325 55 1452 219 89 426 1890
ПГ 300/10,0 3505 1894 948 402 86 1756 330 159 530 2670

Специалисты ООО «Завода «Нефтегазоборудование» помогут подобрать оптимальное количество подогревателей для наиболее рационального использования оборудования.

Узел подогрева на базе ПГ, производитель Завод Нефтегазоборудование
Узел подогрева на базе ПГ
