Головной газорегуляторный пункт ГГРП, производитель Завод Нефтегазоборудование

ГГРП-3 г. Алматы



Назначение

ГГРП предназначен для очистки от механических примесей природного газа по ГОСТ 5542-87, коммерческого учёта расхода газа, редуцирования давления с высокого давления I категории до высокого давления II категории, автоматического поддержания выходного давления газа в заданных пределах, автоматического отключения подачи газа при аварийном повышении (понижении) выходного давления выше (ниже) допустимых значений.

ГГРП надежен в эксплуатации, имеет необходимое резервирование основных технологических процессов, современную систему автоматизированного управления САУ ТП ГГРП.

Модельный ряд изделия постоянно модернизируется на основе регулярного анализа замечаний и пожеланий специалистов эксплуатирующих организаций. Блочно-комплектное исполнение ГГРП позволяет максимально учитывать требования заказчика по комплектации и исполнению.

Пункт применяется в системах газораспределения, устанавливается на входе в городские сети высокого давления в качестве головного газорегуляторного пункта (ГГРП) после ГРС и обеспечивает редуцирование и подачу в сети газа высокого давления II категории (до 0,6 МПа) и среднего давления (до 0,3 МПа) для газоснабжения крупных микрорайонов и больших промышленных предприятий.

Условия эксплуатации

ГГРП предназначен для эксплуатации в районах с умеренным (У, N) и умеренно-холодным климатом (УХЛ, NF), а также в районах с холодным климатом (ХЛ, F). Климатическое исполнение ГГРП выбирают в зависимости от района строительства, в соответствии с требованиями ГОСТ 15150-69. ГГРП могут эксплуатироваться в районах с сейсмичностью до 9 баллов включительно по СНиП II-7-81. Расчетная снеговая нагрузка (200 кгс/м2 ) соответствует требованиям V территориального района, а ветровая нагрузка (85 кгс/м2) – VII территориального района по СНиП 2.01.07-85.

Наименование параметра или характеристики Значение
Давление газа на входе Рвх, МПа 1,2
Диапазон настройки выходного давления регулятора МПа 0,18-1,05
Давление газа на выходе, МПа 0,6
Диапазон настройки на срабатывание СППК, МПа 0,5 …0,7
Расход газа, нм3
    — минимальный
    — максимальный
25000
180000
Максимальный перепад на фильтре, кПа, не более 10
Габаритные размеры узлов, не более (ДxШxВ), м:
    — узел переключения
    — узел очистки
    — линия учёта малого расхода
    — линия учёта основного расхода
    — байпас узла учёта
    — блок редуцирования
    — блок КИПиА
7,2х5х3,5
7,1х5х2,8
23х2,3х2,5
45,9х2,7х2,5
4,3х2,7х2,5
9,65х5,5х3,1
7,5х3,5 х3,2
Гарантийный срок службы, лет 3

Функции ГГРП:

  • очистка газа от механических примесей;
  • измерение расхода газа с многосуточной регистрацией данных и передачей информации на верхний уровень управления;
  • редуцирование газа высокого давления I категории до высокого давления II категории, до среднего давления и поддержание его с заданной точностью при изменении входного давления или расхода газа;
  • редуцирование газа на собственные нужды;
  • автономное электропитание;
  • отопление всех блок-контейнеров пункта для повышения надежности работы технологического оборудования.

Исполнение ГГРП

ГГРП является блочно-комплектным технологическим оборудованием, состоящим из различных технологических узлов полной заводской готовности. Блок-контейнеры выполнены на несущей металлической раме в виде каркасной конструкции, крыша и стены которой обшиты с наружной и внутренней стороны металлическими листами (профлистом или металлосайдингом) с теплоизолирующим материалом между ними; имеют естественную приточно-вытяжную вентиляцию, датчик загазованности, а также сигнализацию несанкционированного проникновения. Отопление блок-контейнеров осуществляется за счет электрообогревателей во взрывозащищенном исполнении. Возможно применение водяного отопления с подачей тепла от газовых котлов, размещаемых в отдельном отсеке, или от внешнего источника.

Состав изделия

Головной газорегуляторный пункт ГГРП, панорама, производитель Завод Нефтегазоборудование

1. Узел переключения;
2. Узел очистки газа;
3. Байпас узла учета газа;
4. Линия учета основного расхода газа;
5. Линия учета малого расхода газа;
6. Затвор DN300;
7. Затворы DN300;
8. Блок редуцирования газа;
9. Затвор DN350;
10. Затворы DN350;
11. Блок «Операторная».

1. Узел переключения

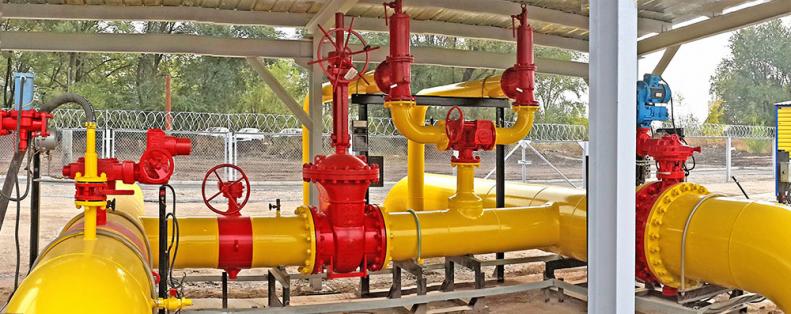

Узел переключения в головном газорегуляторном пункте, производитель Завод Нефтегазоборудование



Состав изделия

  1. Входная и выходная дистанционно управляемая запорная арматура (дисковые затворы с электроприводом);
  2. Обводная линия (байпас);
  3. Комплект предохранительных сбросных клапанов;
  4. Комплект измерительных приборов (обеспечивает измерение и дистанционную передачу параметров газа на входе и выходе (давление и температуру)).

2. Узел очистки

Узел очистки в головном газорегуляторном пункте, производитель Завод Нефтегазоборудование

Состав изделия

Узел очистки выполнен на базе 3-х сетчатых фильтров Ду 400 (2 рабочих и одного резервного) и запорной арматуры с ручным приводом для отключения фильтров.

Исполнение

Оборудование узла очистки размещено на раме.

Узел учета расхода газа

Узел учета расхода газа  в головном газорегуляторном пункте, производитель Завод Нефтегазоборудование

Состав изделия

  1. Линия замера основная Ду600;
  2. Линия замера малая Ду300;
  3. Обводная линия.

Исполнение и комплектация

Оборудование узла учёта размещено на раме. В зависимости от конфигурации узла могут использоваться различные средства измерения: турбинные или ультразвуковые счетчики. Учет расхода производится по высокой стороне (до редуцирования).

4. Блок редуцирования

Блок редуцирования в головном газорегуляторном пункте, производитель Завод Нефтегазоборудование



Данный блок имеет несколько линий редуцирования с частичным резервированием по максимальной производительности. При необходимости ограничения расхода газа потребителю в блоке редуцирования может быть предусмотрен регулятор давления с функцией ограничения расхода газа, позволяющий дистанционно (по команде из диспетчерского пункта управления эксплуатирующей организации) ограничивать расход газа потребителю, либо на выходном коллекторе ГГРП на большие расходы газа устанавливается дискретный клапан-дроссель, позволяющий также дистанционно управлять расходом газа. Используемые регуляторы давления автоматически поддерживают давление с точностью ±5% независимо от колебания давления на входе и расхода газа потребителем. Возможно изготовление узла редуцирования с автоматическим переключением с рабочей линии редуцирования на резервную. В блоке редуцирования при необходимости предусматривается линия малых расходов для работы в начальный период эксплуатации пункта.

Состав изделия

Блок редуцирования состоит из блока редуцирования с размещёнными внутри:

  1. регулятором давления;
  2. контрольно-измерительными приборами;
  3. запорной арматурой (снаружи блока на раме).

На входе в узел редуцирования устанавливается запорная арматура с ручным управлением, на выходе – с дистанционным.

Исполнение и комплектация

с блоком редуцирования давления БР3-16/200 (DN200, PN1,6 МПа) - 3 рабочих нитки и 1 резервная.

Блок редуцирования в головном газорегуляторном пункте, производитель Завод Нефтегазоборудование Блок редуцирования в головном газорегуляторном пункте, производитель Завод Нефтегазоборудование

5. Блок КИПиА («Операторная») с САУ ТП ГГРП

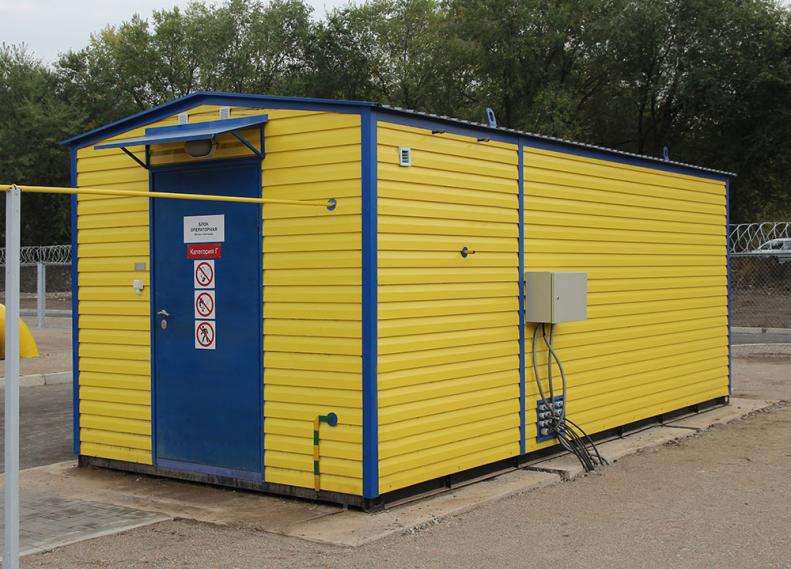

Блок КИПиА Операторная с САУ ТП ГГРП, производитель Завод Нефтегазоборудование

Основные функции

Блок «Операторная» обеспечивает:

  • автоматическое управление режимами работы технологического оборудования ГГРП;
  • реализацию функций управления, измерения и сигнализации;
  • координацию взаимодействия между локальными системами автоматики;
  • аварийную защиту при пожаре;
  • аварийную защиту при повышении выходного давления;
  • выдачу аварийных сигналов оператору и диспетчеру эксплуатирующей организации при нарушениях работы ГГРП.

САУ ТП ГГРП осуществляет обмен данными с диспетчерским пунктом эксплуатирующей организации по каналу телемеханики. Выбор способа интеграции САУ ТП ГГРП в систему телемеханики осуществляется на этапе проектирования ГГРП согласно техническим условиям заказчика.
