ОПРОСНЫЙ ЛИСТ

ТУ 3689-002-55402257-2009
Разрешение на применение № РРС 00-35424

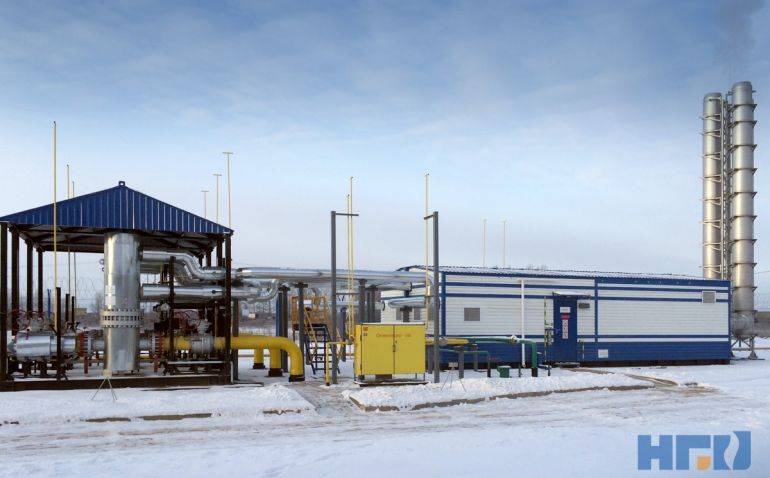

Блок подогрева газа БПГ-400 производительностью 400 000 нм3/час, АГРС Ярославль-4

Назначение блока (узла) подогрева газа

Блок (узел) подогрева газа БПГ (УПГ) предназначен для подогрева газа до заданной температуры, может быть использован в системах газораспределения и газопотребления для исключения гидратообразования при дросселировании, а также поддержания температуры газа на выходе из ГРС, БППГ и других возможных объектах.

Условия эксплуатации блока (узла) подогрева газа

БПГ (УПГ) предназначены для эксплуатации в макроклиматических районах с умеренным (У, N) и умеренно-холодным климатом (УХЛ, NF), а также в районах с холодным климатом (ХЛ, F). Климатическое исполнение БПГ (УПГ) выбирают в зависимости от района строительства, в соответствии с требованиями ГОСТ 15150-69. БПГ (УПГ) могут эксплуатироваться в районах с сейсмичностью до 9 баллов включительно по СНиП РК 2.03-30-2006. Расчетная снеговая нагрузка (200кгс/м2 ) должна соответствовать требованиям V территориального района, а ветровая нагрузка (85кгс/м2 ) - VII территориального района по СНиП 2.01.07-85.

Типоразмер блока (узла) подогрева газа в составе газораспределительных станций следует определять из условий обеспечения требуемой температуры газа на выходе ГРС, нормальной работы оборудования станции и исключения его обледенения. В случае использования блока (узла) подогрева газа в контуре станции необходимо учитывать дополнительную тепловую нагрузку.

Блок подогрева газа БПГ серии Голубое пламя, производитель Завод НефтегазоборудованиеБлок подогрева газа БПГ, производитель Завод Нефтегазоборудование
Блок подогрева газа БПГ, производитель Завод НефтегазоборудованиеБлок подогрева газа БПГ, производитель Завод Нефтегазоборудование



БПГ (УПГ) состоит из нескольких узлов:

Узел (блок) подогрева газа

Узел (блок) подогрева газа служит для подогрева газа до заданной температуры. В качестве подогревателей применяются теплообменные аппараты с U-образным трубным пучком, выполненным из нержавеющей стали. Подогрев осуществляется с помощью промежуточного теплоносителя. Теплообменный аппарат расчитан на максимальное входное давление. Защита от прорыва трубного пучка осуществляется предохранительными отсечными клапанами.

Узел оснащается всеми необходимыми приборами КИПиА (датчиками давления, температуры, сигнализаторами прорыва трубного пучка) в соответствии с требованиями заказчика.

Узел подогрева газа может размещаться как в блоке, так и на раме под навесом (в случае больших габаритов теплообменных аппаратов).

узел блок подогрева газа, производитель Завод Нефтегазоборудование

узел блок подогрева газа, производитель Завод Нефтегазоборудование

Узел (блок)  подготовки теплоносителя

Узел (блок) подготовки теплоносителя служит для подогрева теплоносителя, обеспечения его циркуляции, поддержания требуемого избыточного давления и регулирования расхода.

Узел (блок) подготовки теплоносителя может размещаться как в отсеке блока (узла) подогрева газа, так и в отдельном блоке.

узел блок подготовки теплоносителя, производитель Завод Нефтегазоборудованиеузел блок подготовки теплоносителя, производитель Завод Нефтегазоборудование



Система автоматизированного управления реализована на базе контроллера Siemens Simatic S7 и размещена в отсеке подготовки теплоносителя.

САУБПГ (УПГ) осуществляет следующие функции:

  • сигнализацию загазованности (СН4) блока (узла) подготовки теплоносителя и узла (блока) подогрева газа;
  • сигнализацию загазованности блока (узла) подготовки теплоносителя по СО, с 1-ым и 2-ым порогами и остановкой котлов при достижении 2-го порога загазованности;
  • прекращение работы котлов при остановке обоих циркуляционных насосов (сбрасывание по сигналу с реле напора);
  • прекращение работы котлов при понижении или повышении давления газа к котлам;
  • остановку котлов при отсутствии тяги дымовых газов;
  • сигнализацию об остановке и отказе котлов;
  • сигнализацию о повышении давления в кожухе теплообменника (при прорыве трубного пучка);
  • сигнализацию неисправности циркуляционного насоса с автоматическим переходом на резервный насос;
  • контроль несанкционированного доступа в блок;
  • сигнализацию пожара в блоке (узла) с отключением подачи газа на котлы;
  • измерение температуры теплоносителя до и после котлов;
  • измерение температуры газа после подогрева.

По требованию заказчика возможен ввод в САУ ТП БПГ (УПГ) контура автоматического поддержания заданной температуры газа на выходе.

Сигналы о ходе технологического процесса передаются на верхний уровень по протоколу Modbus RTU (по согласованию возможен другой протокол передачи данных, либо вывод показаний приборов на распределительную коробку для последующего забора информации САУ ГРС). В комплект поставки также входят: емкость для слива теплоносителя, дымовые трубы, свечи, монтируемые на блоке.

Основными особенностями блока (узла) подогрева газа являются сравнительно небольшие габариты, учитывая высокий уровень производительности, быстрый малозатратный монтаж изделия на площадке, минимальные эксплуатационные затраты на период службы изделия.

Вентиляция отсека подогрева газа требуемой кратности обеспечивается приточными и вытяжными решетками, выполненными в наружных стенах бокса, а также дефлекторами, расположенными на крыше блока.

Освещение в блоках (узлах) подогрева газа выполнено люминесцентными взрывозащищенными светильниками.

Освещение узла (блока) подогрева газа под навесом выполнено взрывозащищенными светильниками.

Электроснабжение БПГ (УПГ) осуществляется от промышленной сети 220В/50Гц или 380В/50Гц в зависимости от требований заказчика. Питание обеспечивается через шкаф вводной, оборудованный автоматами защитного отключения. Вводно-учетный шкаф устанавливается в отсеке котельной.

Основными потребителями электрической энергии являются следующие узлы БПГ (УПГ):

  • Наружное освещение и освещение отсеков блок-бокса;
  • Циркуляционные насосы;
  • Котлы;
  • САУ.

По требованию заказчика может быть предусмотрено резервное питание БПГ (УПГ). Резервирование может быть выполнено от источника бесперебойного питания, либо от бензинового или дизельного генератора.

Компоновка блока (узла) подогрева газа позволяет подобрать БПГ (УПГ) с учетом различных требований по давлению и температуре газа за счет увеличения числа теплообменных аппаратов ПГ в узле подогрева газа и числа или мощности котлов в котельной.

Технические характеристики БПГ (УПГ)

Параметры БПГ-5 БПГ -10 БПГ-15 БПГ -20 БПГ -30 БПГ -40 БПГ -50
Рабочее давление, МПа Трубное пространство 10
Межтрубное пространство теплообменного аппарата 0,25
Расчетное давление, МПа Трубное пространство 10
Межтрубное пространство теплообменного аппарата 10
Номинальная пропускная способность, нм3 5000 10000 15000 20000 30000 40000 50000
Тепловая мощность* кВт 22,2-155,4 44,5-311 66,6-466,3 88,8-622 133,5-933 177,6-1244 222,5-1555
Максимальная потребляемая мощность, кВт 1,2 1,6 1,8 2,2 3,3 3,8 4,2
Рабочая среда Трубное пространство Природный газ по ОСТ 51.40-93
Межтрубное пространство Низкозамерзающий теплоноситель («DIXIS», тосол, р-р этиленгликоля), вода**
Температура теплоносителя, °С 80-95
Давление топливного газа, кг/см2 0,3-0,7
Расход топливного газа, м3 2,8-18,3 5,7-38,5 7,9-49,1 9,4 - 78,3 16,4- 102,5 19,7- 134,5 27,4- 162,3
Габаритные размеры, м& 6000x3000x3000 8000x3000x3000 8700x3000x3000
*В зависимости от требуемой тепловой мощности узла подогрева газа производится подбор количества и типа котлов и теплообменных аппаратов.
** Не рекомендуется.
&Окончательные размеры блоков определяются после рассмотрения тех.задания заказчика.
